สัญลักษณ์ไฟอราม ออกแบบ ติดตั้ง ดูแล

สัญลักษณ์ไฟอราม (Fire Alarm Symbols) คือภาพหรือสัญลักษณ์ที่ใช้เพื่อแสดงตำแหน่งของอุปกรณ์ระบบแจ้งเหตุไฟไหม้ เช่น สัญญาณเตือนภัยไฟไหม้, ปุ่มกดแจ้งเตือน, หรืออุปกรณ์ต่าง ๆ ที่เกี่ยวข้องในแผนผังหรือแผนที่ของระบบความปลอดภัยในอาคาร โดยมักจะใช้สัญลักษณ์ที่ได้รับการยอมรับตามมาตรฐานสากลเพื่อให้สามารถเข้าใจได้ง่ายและชัดเจนในทุกสถานการณ์

1. สัญลักษณ์สำหรับอุปกรณ์เตือนภัยไฟไหม้ (Fire Alarm Device Symbols)
   • ไฟเตือนภัย (Fire Alarm Bell): มักใช้เป็นสัญลักษณ์ของเสียงเตือนภัย ซึ่งสามารถเป็นกระดิ่งหรือไซเรนที่เตือนผู้คนเมื่อเกิดเหตุไฟไหม้
     • มักใช้เป็นวงกลมที่มีการระบุว่า “Fire Alarm” ภายใน หรือใช้เส้นที่คล้ายกับเสียงระเบิดกระจาย

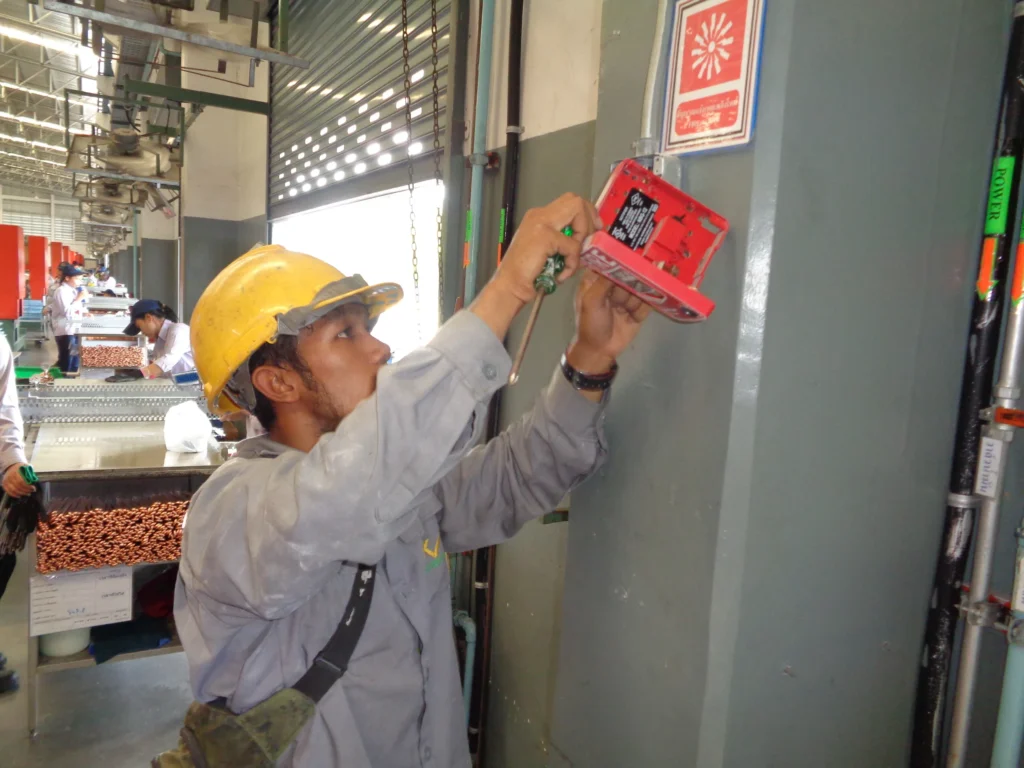

   • ปุ่มกดเตือนภัย (Manual Call Point): ใช้เพื่อแจ้งเตือนภัยไฟไหม้ด้วยการกดปุ่ม ซึ่งมักจะเป็นรูปของปุ่มสีแดงที่มีตัวอักษร “FIRE” อยู่ในกรอบ
     • มักจะเป็นสัญลักษณ์สี่เหลี่ยมสีแดงที่มีรูปมือกดหรือสัญลักษณ์ของปุ่ม
2. สัญลักษณ์สำหรับอุปกรณ์แจ้งเตือนภัยอื่น ๆ
   • สัญญาณเตือนแบบเสียง (Audible Alarm): สัญลักษณ์นี้จะมีรูปของเสียงที่กระจายออกมาในรูปแบบคลื่นเสียง โดยมักจะมีลักษณะเป็นลักษณะวงกลมที่มีคลื่นเสียงปรากฏออกมา
   • ไฟกระพริบ (Visual Alarm – Strobe Light): สัญลักษณ์ไฟกระพริบมีรูปไฟที่กระพริบซึ่งใช้เพื่อดึงดูดความสนใจในพื้นที่ที่มีเสียงรบกวน
     • มักจะแสดงเป็นสัญลักษณ์ของหลอดไฟที่มีแสงกระพริบออกจากศูนย์กลาง
3. สัญลักษณ์สำหรับตำแหน่งระบบไฟไหม้ (Fire Alarm Panel or Fire Control Panel)
   • แผงควบคุมเตือนภัย (Fire Alarm Control Panel): สัญลักษณ์แผงควบคุมมักจะเป็นรูปของตู้ที่มีสัญญาณไฟเตือนและปุ่มกด
     • อาจมีเส้นที่เชื่อมกับอุปกรณ์ต่าง ๆ ในระบบเตือนภัย เช่น เส้นที่แสดงการเชื่อมต่อกับเซ็นเซอร์ หรือปุ่มกด
4. สัญลักษณ์สำหรับเครื่องตรวจจับ (Smoke Detectors, Heat Detectors)

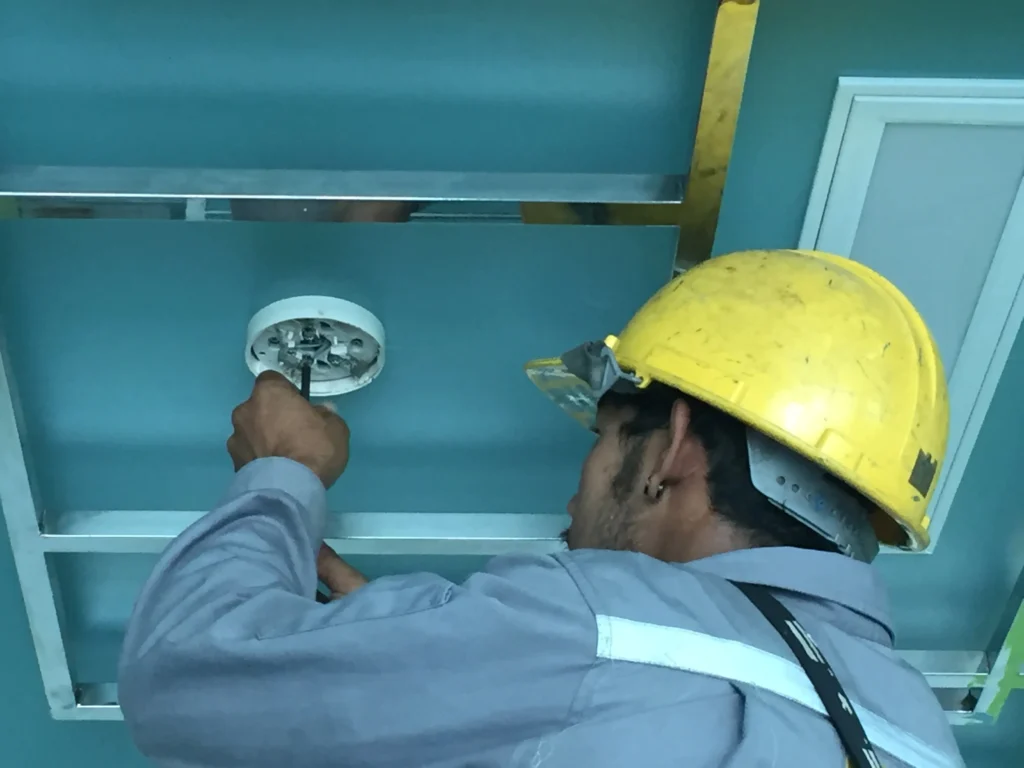

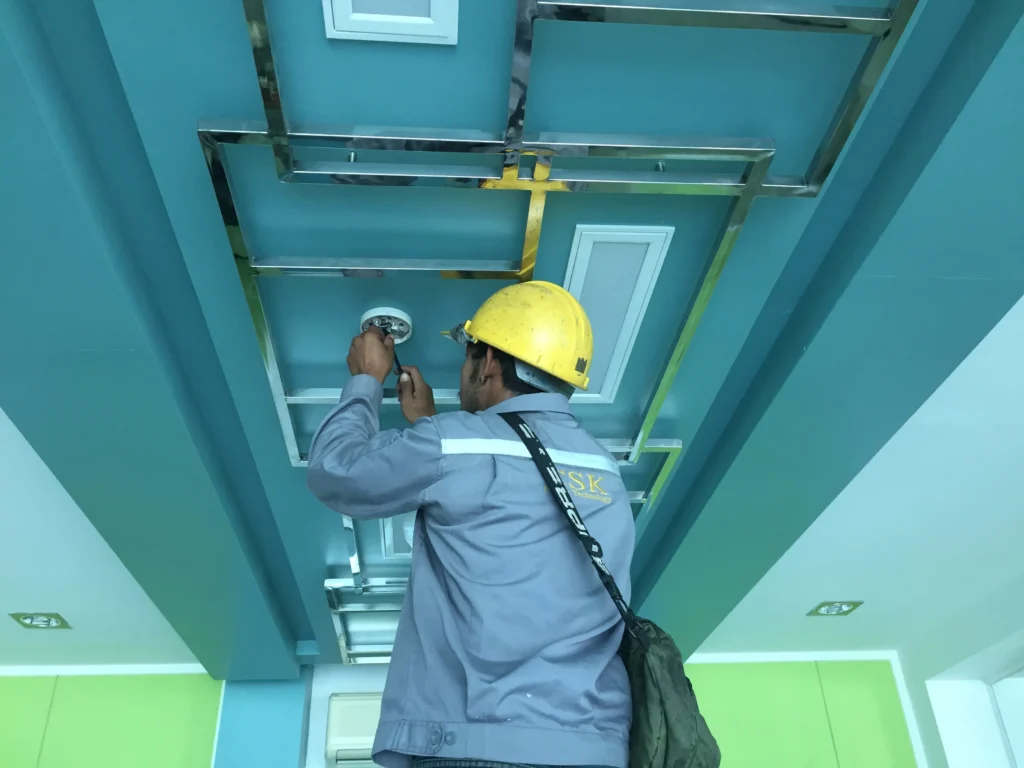

   • เครื่องตรวจจับควัน (Smoke Detector): มักใช้เป็นวงกลมที่มีลักษณะคล้ายกับสัญลักษณ์ของเซ็นเซอร์ ซึ่งจะแสดงภาพของเซ็นเซอร์ควันที่อยู่บนเพดาน
   • เครื่องตรวจจับความร้อน (Heat Detector): อาจจะมีสัญลักษณ์เป็นวงกลมที่แสดงการรับสัญญาณจากความร้อนหรือใช้สัญลักษณ์ที่เกี่ยวข้องกับอุณหภูมิสูง

มาตรฐานสัญลักษณ์

การใช้สัญลักษณ์ในระบบเตือนภัยไฟไหม้มักจะอ้างอิงมาตรฐานต่าง ๆ เช่น:

• ISO 7010: มาตรฐานการใช้สัญลักษณ์ความปลอดภัยเพื่อการสื่อสารในกรณีฉุกเฉิน ซึ่งรวมถึงสัญลักษณ์ที่เกี่ยวข้องกับไฟไหม้
• NFPA 170: มาตรฐานของ National Fire Protection Association ที่เกี่ยวกับการใช้สัญลักษณ์ในแผนที่และแผนผังการป้องกันไฟไหม้
• TIS 2234: มาตรฐานของประเทศไทยที่เกี่ยวกับระบบไฟอรามและการใช้สัญลักษณ์สำหรับการแจ้งเตือน

ตัวอย่างสัญลักษณ์ที่ใช้ในแผนผัง

• ปุ่มกดเตือนภัย: อาจเป็นสัญลักษณ์ที่มีเส้นกรอบสี่เหลี่ยมสีแดง หรือเป็นสัญลักษณ์ของมือที่กำลังกดปุ่ม
• สัญญาณเตือน: ใช้เป็นรูปกระดิ่ง, ไซเรน, หรือเครื่องหมายคลื่นเสียง
• ไฟกระพริบ: ใช้รูปหลอดไฟที่มีการกระพริบแสง

สัญลักษณ์ไฟอรามเป็นเครื่องมือที่ช่วยให้เข้าใจและปฏิบัติตามขั้นตอนการจัดการในกรณีเกิดเพลิงไหม้หรือภัยพิบัติ โดยจะใช้สัญลักษณ์ที่ชัดเจนและได้รับการยอมรับตามมาตรฐานสากลในการออกแบบระบบเตือนภัยในอาคารและสถานที่ต่าง ๆ ทั้งในกรณีของการเตือนภัยจากไฟไหม้และการแจ้งเหตุฉุกเฉินอื่น ๆ.
