ถ้าคุณเคยเจอเหตุการณ์ที่จับอุปกรณ์ไฟฟ้าแล้วรู้สึกซ่า หรืออุปกรณ์พังเสียหายโดยไม่ทราบสาเหตุ สาเหตุหนึ่งที่พบบ่อยคือระบบ Grounding ที่บกพร่องหรือไม่ถูกต้อง ระบบสายดินนี้เป็นสิ่งที่มองไม่เห็น แต่ถ้าขาดไปจะส่งผลต่อทั้งความปลอดภัยของคนในอาคารและอุปกรณ์ไฟฟ้าทุกชิ้น
ระบบ Grounding คืออะไร?
ระบบ Grounding หรือ ระบบสายดิน (Earthing System) คือการเชื่อมต่อส่วนที่เป็นโลหะของอุปกรณ์ไฟฟ้าและโครงสร้างอาคารเข้ากับดินโดยตรง เพื่อให้กระแสไฟฟ้าที่เกิดจากความผิดปกติ (Fault Current) มีทางไหลลงดินอย่างปลอดภัย แทนที่จะไหลผ่านร่างกายคนหรือทำให้อุปกรณ์เสียหาย
หลักการง่าย ๆ คือ ไฟฟ้าต้องการเส้นทางที่มีความต้านทานต่ำที่สุดในการไหล ถ้าไม่มีสายดิน เส้นทางนั้นอาจเป็นร่างกายของคนที่สัมผัสอุปกรณ์อยู่ แต่ถ้ามีสายดินที่ดี ไฟฟ้าจะไหลลงดินผ่านสายดินแทน ซึ่งปลอดภัยกว่ามาก
องค์ประกอบหลักของระบบ Grounding
เพื่อให้เข้าใจการทำงานของระบบ Grounding ง่ายขึ้น ระบบนี้ประกอบด้วยองค์ประกอบหลัก 4 ส่วน
1. หลักดิน (Grounding Electrode / Earth Rod)
คือแท่งโลหะที่ฝังลงไปในดิน ทำจากทองแดงหรือเหล็กชุบทองแดง ความยาวมาตรฐานอยู่ที่ 2.4 เมตร และต้องฝังให้ถึงชั้นดินที่มีความชื้นเพียงพอ ความต้านทานของหลักดินที่ดีต้องไม่เกิน 5 โอห์ม ตามมาตรฐาน วสท.
2. สายดิน (Grounding Conductor)
คือสายทองแดงที่เชื่อมระหว่างหลักดินกับตู้ควบคุมไฟฟ้า (MDB) และจากตู้ควบคุมไปยังอุปกรณ์ไฟฟ้าต่าง ๆ ขนาดสายดินต้องเลือกให้เหมาะสมกับขนาดของวงจร โดยทั่วไปสายดินต้องไม่เล็กกว่า 6 ตร.มม.
3. แถบทองแดงต่อดิน (Grounding Bus Bar)
ในตู้ MDB และตู้ย่อยจะมีแถบทองแดงที่เรียกว่า Earth Bus Bar ซึ่งเป็นจุดรวมของสายดินทุกเส้น แถบนี้ต้องเชื่อมต่อกับ Neutral Bus Bar ที่ตู้ MDB หลัก
4. สายต่อประสาน (Bonding Conductor)
นอกจากสายดินของวงจรไฟฟ้าแล้ว ยังต้องมีการต่อประสาน (Bonding) ระหว่างโครงสร้างโลหะต่าง ๆ ในอาคาร เช่น ท่อน้ำโลหะ ท่อก๊าซ เหล็กโครงสร้าง รางสายไฟ เพื่อให้ทุกส่วนมีศักย์ไฟฟ้าเท่ากัน
ประเภทของระบบ Grounding
ในงานระบบไฟฟ้าอาคาร มีรูปแบบการต่อดินหลักที่นิยมใช้อยู่ 3 แบบ แต่ละแบบมีความเหมาะสมกับประเภทอาคารและการใช้งานที่ต่างกัน
1. TN-S System
แยกสาย Neutral และสายดิน (PE) ออกจากกันตลอดทั้งระบบ นิยมใช้ในอาคารสำนักงาน โรงแรม โรงพยาบาล และโรงงานที่มีอุปกรณ์ sensitive เช่น คอมพิวเตอร์ เครื่องมือแพทย์ เพราะให้คุณภาพไฟฟ้าที่ดีที่สุด
2. TN-C-S System
รวมสาย Neutral และ PE เป็นสายเดียว (PEN) ในส่วนต้นทาง แล้วแยกออกจากกันที่ตู้ MDB หลัก นิยมใช้ในอาคารพักอาศัยและอาคารพาณิชย์ทั่วไปในไทย เพราะประหยัดค่าสายมากกว่า
3. TT System
แต่ละอุปกรณ์หรือวงจรต่อดินแยกของตัวเองโดยตรง ใช้ในบางกรณีเช่นการเชื่อมต่อกับระบบของการไฟฟ้า หรือในโรงงานบางประเภทที่ต้องการแยกการต่อดินออกจากระบบอื่น
สัญญาณที่บอกว่าระบบ Grounding มีปัญหา
ปัญหาระบบ Grounding มักไม่แสดงอาการชัดเจนจนกว่าจะเกิดเหตุรุนแรง แต่มีสัญญาณเตือนที่สังเกตได้
1. จับอุปกรณ์แล้วรู้สึกซ่าหรือชา
ถ้าสัมผัสเครื่องใช้ไฟฟ้าหรือโครงโลหะในอาคารแล้วรู้สึกชาหรือซ่า แม้จะเพียงเล็กน้อย นั่นคือสัญญาณว่ามีกระแสรั่วและระบบ Grounding ไม่สามารถระบายกระแสนั้นได้อย่างมีประสิทธิภาพ ต้องตรวจสอบทันที

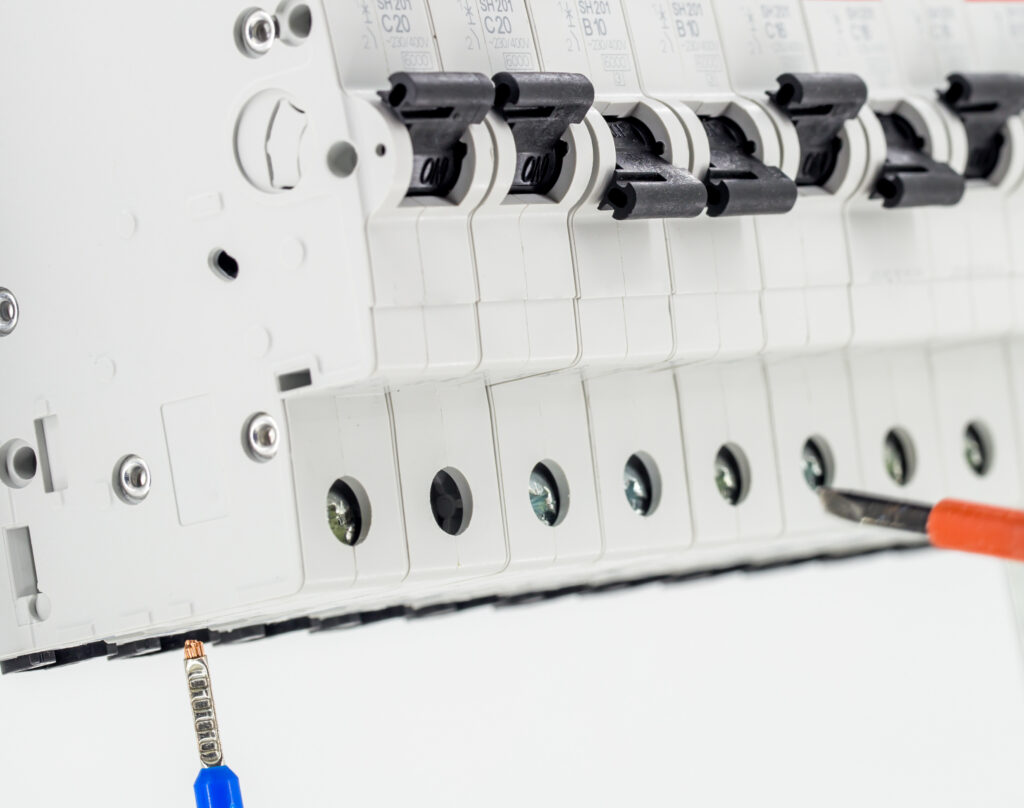

2. Breaker ตัดบ่อยโดยไม่มีสาเหตุชัดเจน
Breaker ที่ตัดบ่อย โดยเฉพาะ RCCB (RCD) หรือ ELCB อาจหมายความว่ามีกระแสรั่วในระบบ ซึ่งอาจเกิดจากฉนวนเสื่อมสภาพหรือระบบ Grounding ที่ต่อไม่ถูกต้อง
3. ค่าความต้านทานดินสูงเกินมาตรฐาน
การวัดค่าความต้านทานดิน (Earth Resistance Test) ด้วยเครื่องวัดแบบ 4-Pole หรือ 3-Pole พบว่าค่าสูงเกิน 5 โอห์ม แสดงว่าหลักดินไม่ดีพอหรือดินในพื้นที่มีความต้านทานสูง
4. อุปกรณ์ไฟฟ้าเสียบ่อยโดยไม่ทราบสาเหตุ
โดยเฉพาะอุปกรณ์ electronics เช่น คอมพิวเตอร์ เครื่องพิมพ์ หรือ PLC ถ้าเสียบ่อยผิดปกติอาจเกิดจาก voltage transient หรือ electrical noise ที่มาจากระบบ Grounding ที่ไม่ดี
มาตรฐานการติดตั้งระบบ Grounding ในไทย
การติดตั้งระบบ Grounding ในประเทศไทยต้องปฏิบัติตามมาตรฐาน วสท. 2001-56 (มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย) ซึ่งอิงตามมาตรฐาน IEC 60364
ข้อกำหนดหลักที่ต้องปฏิบัติ ได้แก่ ค่าความต้านทานดินต้องไม่เกิน 5 โอห์ม ขนาดสายดินต้องเลือกตามตารางที่กำหนดในมาตรฐาน วัสดุหลักดินต้องเป็นโลหะที่ทนต่อการกัดกร่อน และต้องมีการต่อประสาน (Bonding) ครบถ้วน
สรุป
ระบบ Grounding คือหัวใจของความปลอดภัยในระบบไฟฟ้า มองไม่เห็น แต่ขาดไม่ได้ การติดตั้งที่ถูกต้องตามมาตรฐาน วสท. การเลือกประเภทระบบที่เหมาะกับการใช้งาน และการตรวจสอบสม่ำเสมอ คือสิ่งที่ผู้ดูแลอาคารและวิศวกรต้องให้ความสำคัญ
FAQ
Q: ระบบ Grounding กับ Neutral ต่างกันอย่างไร?
A: สาย Neutral คือสายกลางที่ใช้ในวงจรไฟฟ้าเพื่อให้กระแสไหลกลับ ส่วนสาย Grounding (PE) คือสายดินที่ต่อกับโครงโลหะของอุปกรณ์เพื่อความปลอดภัย ในสภาวะปกติไม่ควรมีกระแสไหลในสาย Grounding
Q: ค่าความต้านทานดินที่ดีควรอยู่ที่เท่าไหร่?
A: ตามมาตรฐาน วสท. 2001-56 ค่าความต้านทานดินต้องไม่เกิน 5 โอห์ม แต่สำหรับระบบที่มีความ sensitive สูง เช่น Data Center หรือห้องผ่าตัด แนะนำให้ทำให้ต่ำกว่า 1 โอห์ม
Q: ระบบ Grounding ต้องตรวจสอบบ่อยแค่ไหน?
A: แนะนำให้ตรวจสอบอย่างน้อยปีละ 1 ครั้ง และหลังเกิดเหตุการณ์ผิดปกติ เช่น ฟ้าผ่า หรือหลังงานต่อเติมอาคารที่อาจส่งผลต่อระบบ Grounding
Q: การต่อสายดินผิดทำให้เกิดอะไรได้บ้าง?
A: อันตรายที่อาจเกิดขึ้น ได้แก่ ไฟดูดหรือเสียชีวิตจากกระแสไฟรั่ว อุปกรณ์ไฟฟ้าเสียหายจากกระแสเกิน ไฟไหม้จากความร้อน และระบบป้องกัน (Breaker) ทำงานไม่ถูกต้อง
