หากคุณเป็นผู้ดูแลหม้อแปลงไฟฟ้าในโรงงานหรืออาคารพาณิชย์ คำว่า Short Circuit หรือไฟฟ้าลัดวงจรในหม้อแปลงคือฝันร้ายที่ไม่อยากให้เกิดขึ้น เพราะนอกจากจะทำให้หม้อแปลงพังเสียหายมูลค่าหลายแสนถึงหลายล้านบาทแล้ว ยังเสี่ยงเกิดเพลิงไหม้และอันตรายต่อคนทำงาน
บทความนี้จะอธิบายว่า Short Circuit ในหม้อแปลงคืออะไร เกิดจากสาเหตุไหน สัญญาณเตือนล่วงหน้าเป็นอย่างไร และวิธีป้องกันที่ใช้ได้จริงในงานสนาม
หม้อแปลง Short Circuit คืออะไร

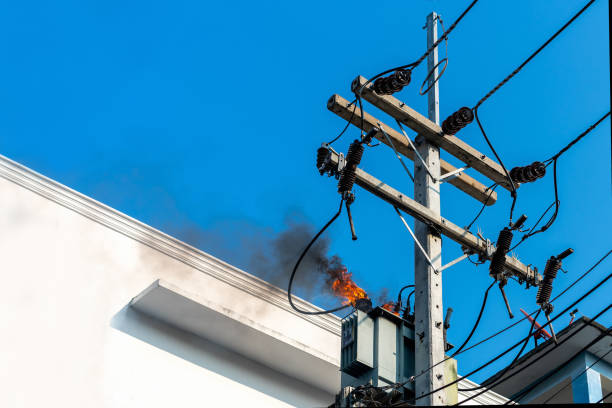

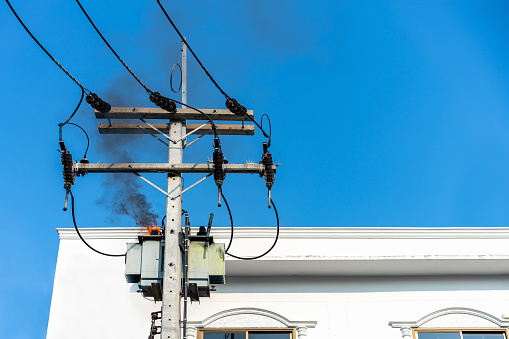

หม้อแปลง Short Circuit หรือไฟฟ้าลัดวงจร คือเหตุการณ์ที่กระแสไฟฟ้าไหลผ่านเส้นทางที่มีความต้านทานต่ำผิดปกติ ทำให้กระแสไฟพุ่งสูงกว่าค่าปกติได้ถึง 10–100 เท่า ภายในเวลาเพียงไม่กี่มิลลิวินาที
เมื่อเกิดเหตุการณ์นี้ จะทำให้ขดลวดภายในหม้อแปลงร้อนจัด ฉนวนไฟฟ้าเสียหาย และในหม้อแปลงแบบ Oil Type อาจทำให้น้ำมันเกิดการลุกไหม้หรือระเบิดได้ หากระบบป้องกันทำงานไม่ทัน
Short Circuit ในหม้อแปลงเกิดได้ทั้งภายนอกหม้อแปลง (External Fault) เช่น สายเคเบิลด้านหลังหม้อแปลงสัมผัสกัน และภายในหม้อแปลง (Internal Fault) เช่น ฉนวนขดลวดเสื่อมแล้วลัดวงจรกัน ทั้งสองกรณีอันตรายเหมือนกัน แต่กรณีภายในหม้อแปลงมักทำให้ต้องเปลี่ยนหม้อแปลงทั้งลูก
ประเภทของ Short Circuit ในหม้อแปลง
มาตรฐาน IEC 60076-5 กำหนดประเภทของ Short Circuit ในหม้อแปลงไว้ 3 รูปแบบหลัก แต่ละรูปแบบมีความรุนแรงและสาเหตุต่างกัน การรู้ว่าหม้อแปลงเสี่ยงต่อ Fault แบบไหนจะช่วยให้เลือกอุปกรณ์ป้องกันได้ถูกต้อง
1. Three-Phase Fault (ลัดวงจร 3 เฟส)
เป็นการลัดวงจรที่เกิดขึ้นพร้อมกันทั้ง 3 เฟส ถือเป็น Fault ที่รุนแรงที่สุด เพราะทำให้เกิดกระแสไฟฟ้าสูงมากในทันที แม้จะเกิดไม่บ่อย แต่หากเกิดขึ้นอาจทำให้หม้อแปลงและอุปกรณ์ไฟฟ้าเสียหายหนักได้
สาเหตุส่วนใหญ่มักเกิดจากอุบัติเหตุภายนอก เช่น รถบรรทุก เครน หรือวัตถุขนาดใหญ่ไปกระแทกสายไฟฟ้าแรงสูง
การคำนวณกระแสลัดวงจร 3 เฟส จะอ้างอิงจากค่า Impedance (Z%) ของหม้อแปลง โดยยิ่งค่า Z% ต่ำ กระแส Fault จะยิ่งสูง ตัวอย่างเช่น หม้อแปลงขนาด 1000 kVA ที่มีค่า Z = 6% อาจมีกระแสลัดวงจรสูงได้ถึงประมาณ 24 kA
2. Line-to-Line Fault (ลัดวงจรระหว่างเฟส)
เป็นการลัดวงจรที่เกิดระหว่างสาย 2 เส้น พบบ่อยกว่าแบบ 3 เฟส มักเกิดจากฉนวนสายเคเบิลด้านโหลดเสื่อม นกหรือสัตว์เกาะระหว่างสาย หรือต้นไม้พาดสาย
Line-to-Line Fault มีกระแสประมาณ 87% ของ Three-Phase Fault อันตรายไม่แพ้กัน และมักเกิดบ่อยในฤดูฝนที่ฉนวนสายเสื่อมง่าย
3. Line-to-Ground Fault (ลัดวงจรลงดิน)
เป็นการลัดวงจรที่เกิดระหว่างสายกับดิน เป็นรูปแบบที่พบบ่อยที่สุดในหม้อแปลงจริง คิดเป็น 70-80% ของ Fault ทั้งหมด สาเหตุได้แก่ ฉนวนขดลวดเสื่อม ขดลวดเลื่อนกระแทกกับถัง หรือฟ้าผ่าทางอ้อม
กระแส Line-to-Ground Fault ขึ้นอยู่กับวิธีการต่อลงดิน หากเป็นระบบ TN ที่กราวด์ดี กระแสจะสูง หากเป็นระบบ IT จะมีกระแสต่ำมาก ทำให้ตรวจจับยากกว่า
จุดสำคัญ:
Short Circuit ในหม้อแปลงมี 3 ประเภทหลัก คือ Three-Phase Fault (รุนแรงสุด), Line-to-Line (พบบ่อยลำดับ 2) และ Line-to-Ground (พบบ่อยที่สุด 70-80%) การเลือกอุปกรณ์ป้องกันต้องคำนวณ Fault Current จาก Impedance ของหม้อแปลงให้ถูกต้อง ไม่อย่างนั้นเบรกเกอร์อาจตัดไม่ทันหรือไม่กลับมาทำงานได้
สาเหตุที่ทำให้หม้อแปลงเกิด Short Circuit
จากประสบการณ์ดูแลหม้อแปลงให้ลูกค้ากว่า 200 โปรเจกต์ ทีม CSK พบว่าสาเหตุของ Short Circuit ในหม้อแปลงมีอยู่ 5 กลุ่มหลัก แต่ละกลุ่มมีวิธีป้องกันต่างกัน รู้สาเหตุก่อนช่วยให้กำหนดแผนบำรุงรักษาได้ตรงจุด
1. ฉนวนเสื่อมจากความร้อนสะสม
หม้อแปลงที่รับโหลดเกิน 80% ของพิกัดต่อเนื่องเป็นเวลานาน อุณหภูมิน้ำมันและขดลวดจะสูงเกินค่าที่ออกแบบไว้ ทำให้ฉนวน Cellulose เสื่อมสภาพเร็วกว่าปกติ เมื่อฉนวนบางลงในจุดใดจุดหนึ่ง ก็เกิดลัดวงจรได้ในที่สุด
นี่เป็นสาเหตุอันดับ 1 ในหม้อแปลงโรงงานที่ใช้งานหนัก การโหลดเกินไม่จำเป็นต้องเป็น Overload ฉับพลัน บางครั้งโหลดที่ 90% ติดต่อกัน 5-10 ปีก็พอทำให้ฉนวนเสื่อมจนเกิด Fault ได้
2. ความชื้นในน้ำมันหม้อแปลง
น้ำมันหม้อแปลงต้องมีความชื้นต่ำกว่า 25 ppm ตามมาตรฐาน IEC 60422 หากความชื้นสูงกว่านี้ ค่า Dielectric Strength ของน้ำมันลดลง ทำให้น้ำมันไม่สามารถยับยั้งกระแส Arc ระหว่างขดลวดได้
ความชื้นเข้าหม้อแปลงได้จากซีลที่เสื่อม Breather ที่ Silica Gel หมดสภาพ หรือฝนเข้าทาง Bushing ที่แตก การตรวจวัดน้ำมันประจำปีจึงสำคัญมาก
3. แรงดันเกินจากฟ้าผ่าและสวิตชิ่ง
เมื่อฟ้าผ่าลงสาย Distribution หรือเกิดสวิตชิ่งที่สถานีไฟฟ้า แรงดันชั่วครู่อาจสูงถึง 5-10 เท่าของแรงดันปกติ หากไม่มี Lightning Arrester (LA) ป้องกัน หรือ LA หมดอายุ ฉนวนหม้อแปลงจะทะลุและเกิด Short Circuit ทันที
นี่เป็นสาเหตุที่ทำให้หม้อแปลงในพื้นที่ที่มีฟ้าผ่าบ่อยอายุสั้นกว่าปกติ การติดตั้ง LA ที่ทั้ง HV และ LV ของหม้อแปลงช่วยลดความเสี่ยงนี้ได้มาก
4. ปัญหาที่ Bushing
Bushing คือจุดที่สายไฟฟ้าผ่านเข้า-ออกหม้อแปลง หาก Bushing แตกร้าวจะมีน้ำเข้า ฉนวนชื้น และเกิด Flashover ลงตัวถัง ทำให้เกิด Line-to-Ground Fault ภายใน
Bushing เก่าควรตรวจปีละครั้งและเปลี่ยนทันทีหากพบรอยร้าวหรือคราบเปื้อนผิดปกติ นี่เป็นจุดที่หลายโรงงานละเลยเพราะมองข้ามภายนอก
5. โหลด Asymmetric และ Harmonics
โรงงานที่มีเครื่องจักรอิเล็กทรอนิกส์เยอะ เช่น VFD, UPS ขนาดใหญ่ จะสร้าง Harmonic Current ที่ทำให้ขดลวดร้อนเฉพาะจุด การมี Harmonic Distortion สูงเป็นสาเหตุที่หลายโรงงานสมัยใหม่หม้อแปลงเสียก่อนกำหนด
การติดตั้ง Harmonic Filter หรือเลือกใช้หม้อแปลง K-Factor ในโรงงานประเภทนี้จะช่วยยืดอายุได้
สัญญาณเตือนก่อนเกิด Short Circuit
หม้อแปลงไม่ค่อยพังแบบฉับพลัน ส่วนใหญ่มีสัญญาณเตือนล่วงหน้าหลายสัปดาห์ถึงเดือน หากดูแลและตรวจสอบสม่ำเสมอ จะจับสัญญาณได้ทันและป้องกันความเสียหายใหญ่ได้
อุณหภูมิน้ำมันสูงผิดปกติ
หม้อแปลง Oil Type ปกติมีอุณหภูมิน้ำมัน 50-70 องศาเซลเซียสในการใช้งานทั่วไป หากเกิน 80-90 องศาแม้ในวันที่อากาศไม่ร้อนมาก แสดงว่าอาจมีจุดร้อนภายใน เช่น ขดลวดเริ่มลัดวงจรแบบเล็กน้อย
ทุกหม้อแปลงควรติดตั้ง Temperature Indicator ที่อ่านง่ายและบันทึกข้อมูลทุกสัปดาห์เพื่อดูแนวโน้ม
เสียงผิดปกติจากตัวหม้อแปลง
หม้อแปลงสุขภาพดีจะมีเสียง Hum สม่ำเสมอที่ 100 Hz สำหรับระบบ 50 Hz เสียงดังกว่าปกติ เสียงคลิกเป็นจังหวะ หรือเสียงเดือดน้ำเป็นสัญญาณว่ามี Partial Discharge ภายใน
การฟังเสียงประจำสัปดาห์ช่วยจับปัญหาได้ทันก่อนลุกลามเป็น Fault ใหญ่
Buchholz Relay ทำงาน
Buchholz Relay เป็นอุปกรณ์ที่ตรวจจับก๊าซและการเคลื่อนของน้ำมันในหม้อแปลง Oil Type หากมี Alarm ขั้นแรก แสดงว่ามีก๊าซสะสม (Gas Accumulation) จากการเสื่อมของฉนวน หากมี Trip ขั้นที่สอง แสดงว่ามี Fault ใหญ่ที่ทำให้น้ำมันไหล
Alarm ของ Buchholz เป็นสัญญาณที่จริงจังที่สุด ต้องดับโหลดและตรวจ DGA Test ทันที ห้ามเพียงแค่กดปิดและใช้งานต่อ
ข้อควรระวัง:
หาก Buchholz Relay มี Alarm หรือ Trip ห้ามรีเซ็ตและใช้งานต่อโดยไม่ตรวจ DGA Test เพราะอาจมี Internal Fault ที่ลุกลามจนหม้อแปลงระเบิดได้ ติดต่อทีมวิศวกรเข้าตรวจสอบทันที
วิธีป้องกัน Short Circuit ในหม้อแปลง
การป้องกัน Short Circuit ทำได้ทั้งทางอุปกรณ์และทางการบำรุงรักษา จากที่ CSK วางระบบป้องกันให้ลูกค้ามาแล้วกว่า 100 โปรเจกต์ เราใช้แนวทาง 3 ขั้นคือ ป้องกันที่อุปกรณ์ ตรวจสอบสม่ำเสมอ และแก้ไขทันทีเมื่อพบสัญญาณผิดปกติ
อุปกรณ์ป้องกัน
หม้อแปลงไฟฟ้าควรมีระบบป้องกันเพื่อช่วยลดความเสียหายเมื่อเกิดความผิดปกติ โดยอุปกรณ์หลักที่นิยมติดตั้งมีอย่างน้อย 4 ชนิด ได้แก่
- Differential Relay (87T) ใช้ตรวจจับความผิดปกติภายในหม้อแปลง เช่น ขดลวดลัดวงจรภายใน
- Overcurrent Relay (50/51) ใช้ป้องกันกระแสไฟเกินหรือไฟฟ้าลัดวงจรจากภายนอกระบบ
- Buchholz Relay ใช้ตรวจจับแก๊สหรือความผิดปกติภายในหม้อแปลงแบบ Oil Type ซึ่งมักเกิดก่อนความเสียหายรุนแรง
- Lightning Arrester ใช้ป้องกันแรงดันไฟกระชากจากฟ้าผ่าหรือ Surge ที่อาจทำให้อุปกรณ์ไฟฟ้าเสียหาย
ขนาดของฟิวส์และเบรกเกอร์ต้องคำนวณจาก Fault Current ที่ Bus ของหม้อแปลง ซึ่งต้องวิศวกรไฟฟ้าคำนวณ ไม่ใช่เลือกตามพิกัดโหลดเฉยๆ
การตรวจสอบประจำปี
การตรวจสอบหม้อแปลงประจำปีช่วยป้องกันปัญหาและยืดอายุการใช้งานของหม้อแปลง โดยทั่วไปจะมีการตรวจหลายด้าน เช่น ตรวจสภาพฉนวนไฟฟ้า ตรวจความสมบูรณ์ของขดลวด และตรวจสภาพน้ำมันภายในหม้อแปลง
สำหรับหม้อแปลงแบบ Oil Type มักมีการตรวจวิเคราะห์ก๊าซในน้ำมัน (DGA) เพื่อดูว่ามีความผิดปกติเกิดขึ้นภายในหรือไม่ เพราะเมื่อหม้อแปลงเริ่มมีปัญหา เช่น ความร้อนสูงหรือการลัดวงจรภายใน จะเกิดก๊าซบางชนิดขึ้นในน้ำมัน
การตรวจ DGA ทุก 6–12 เดือน ช่วยให้สามารถตรวจพบความผิดปกติได้ตั้งแต่ระยะแรก ก่อนที่จะเกิดความเสียหายรุนแรงหรือทำให้หม้อแปลงหยุดทำงาน
Case Study: หม้อแปลงโรงงานย่านบางปู
โรงงานผลิตชิ้นส่วนยานยนต์ในบางปูที่ CSK ดูแลหม้อแปลง 1500 kVA Oil Type มาตั้งแต่ปี 2562 ในปี 2567 ทีมตรวจ DGA พบ Acetylene 8 ppm ซึ่งสูงผิดปกติ (ปกติต่ำกว่า 1 ppm) เป็นสัญญาณของ Arcing ภายใน
เราแนะนำให้ลูกค้าหยุดโหลดและทำ FRA (Frequency Response Analysis) พบขดลวดเลื่อนเล็กน้อยจาก Through-Fault ที่เคยเกิดสมัยน้ำท่วม การถ่ายน้ำมัน อบขดลวดและปรับ Tap Changer ใหม่ ใช้เวลา 2 สัปดาห์ ค่าซ่อมประมาณ 350,000 บาท เทียบกับการเปลี่ยนหม้อแปลงใหม่ที่ต้องเสีย 2.5-3 ล้านบาท
Tips:
หม้อแปลงที่ใช้งานเกิน 10 ปีควรทำ DGA ทุก 6 เดือน ส่วนหม้อแปลงใหม่ทำปีละครั้งก็พอ การติดตามค่า DGA ให้เห็นแนวโน้มสำคัญกว่าค่าครั้งเดียว เพราะ Acetylene ขึ้นจาก 0 เป็น 5 ppm ใน 6 เดือนน่ากังวลกว่าค่า 10 ppm ที่นิ่งมา 3 ปี
สรุป
หม้อแปลงเกิด Short Circuit หรือไฟฟ้าลัดวงจร คือเหตุการณ์ที่กระแสไฟฟ้าพุ่งสูงผิดปกติ ซึ่งสามารถแบ่งได้เป็น 3 ประเภทหลัก ได้แก่ ลัดวงจร 3 เฟส (Three-Phase), ลัดวงจรระหว่างสายไฟ (Line-to-Line) และลัดวงจรลงดิน (Line-to-Ground) โดยแบบ Line-to-Ground เป็นประเภทที่พบได้บ่อยที่สุด
สาเหตุที่ทำให้เกิดปัญหา มักมาจากฉนวนไฟฟ้าเสื่อมสภาพ ความชื้นในน้ำมันหม้อแปลง แรงดันไฟเกิน อุปกรณ์ Bushing ชำรุด หรือปัญหาจาก Harmonics ในระบบไฟฟ้า
วิธีป้องกันที่ดีที่สุด คือการติดตั้งระบบป้องกันให้เหมาะสม ตรวจสอบและบำรุงรักษาอย่างสม่ำเสมอ รวมถึงรีบตรวจสอบทันทีเมื่อพบสัญญาณผิดปกติ สำหรับหม้อแปลงแบบ Oil Type การตรวจ DGA ทุก 6–12 เดือน ถือเป็นวิธีที่มีประสิทธิภาพในการตรวจจับความผิดปกติภายในตั้งแต่ระยะแรก ก่อนเกิดความเสียหายรุนแรง
FAQ
Q1: หม้อแปลงเกิด Short Circuit แล้ว ยังใช้งานต่อได้ไหม?
A: ขึ้นอยู่กับความรุนแรงของความเสียหาย หากเป็นลัดวงจรภายนอกและเบรกเกอร์ตัดได้ทัน หม้อแปลงอาจยังใช้งานต่อได้ หลังผ่านการตรวจสอบ เช่น ตรวจฉนวนไฟฟ้า ตรวจขดลวด และตรวจสภาพน้ำมันแล้วอยู่ในเกณฑ์ปกติ
แต่หากระบบ Buchholz Relay ทำงาน หรือพบก๊าซผิดปกติในน้ำมันจำนวนมาก ควรส่งตรวจหรือซ่อมที่โรงงานก่อน และไม่ควรนำกลับมาใช้งานทันที
Q2: ค่าตรวจสอบหม้อแปลงหลังเกิด Short Circuit ราคาเท่าไร?
A: การตรวจ Insulation Test และ Ratio Test ครบชุดเริ่มที่ 8,000-15,000 บาทต่อหม้อแปลง 1 ลูก หากเพิ่ม DGA Test ค่าใช้จ่ายอยู่ที่ 4,000-6,000 บาทเพิ่มเติม การทำ FRA ใช้เวลานานและมีค่าใช้จ่ายสูงกว่า ประมาณ 25,000-40,000 บาท
Q3: ควรตรวจหม้อแปลงบ่อยแค่ไหน?
A: ควรตรวจสภาพภายนอกทุกเดือน ตรวจน้ำมันทุก 6–12 เดือน และตรวจระบบไฟฟ้าหลักปีละ 1 ครั้ง สำหรับหม้อแปลงที่มีอายุเกิน 15 ปี แนะนำให้เพิ่มความถี่ในการตรวจสอบเป็นทุก 6 เดือน เพื่อช่วยลดความเสี่ยงของปัญหาในอนาคต
Q4: Short Circuit กับ Overload ต่างกันอย่างไร?
A: Overload คือการใช้ไฟเกินกำลังของหม้อแปลง ทำให้เกิดความร้อนสะสม แต่หม้อแปลงยังสามารถทำงานได้ช่วงหนึ่ง
ส่วน Short Circuit คือการลัดวงจรที่ทำให้กระแสไฟพุ่งสูงมากในทันที ถือเป็นเหตุการณ์รุนแรงที่ระบบป้องกันต้องตัดวงจรทันที เพื่อป้องกันความเสียหายต่อหม้อแปลงและอุปกรณ์ไฟฟ้า
Q5: ควรซ่อมหม้อแปลงหรือเปลี่ยนใหม่ดี?
A: หากค่าซ่อมไม่เกิน 30-40% ของราคาเปลี่ยนใหม่ และอายุหม้อแปลงไม่เกิน 20 ปี การซ่อม Factory คุ้มกว่า แต่หากค่าซ่อมเกิน 50% หรือฉนวน Cellulose เสื่อมเกินครึ่ง การเปลี่ยนใหม่จะคุ้มในระยะยาว
