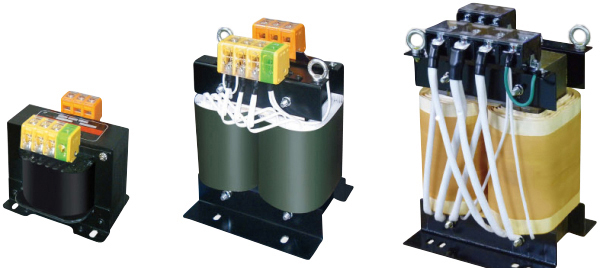

หม้อแปลงขนาดเล็กใช้ทำอะไร รวม 10 การใช้งานจริงในชีวิตประจำวัน

หม้อแปลงขนาดเล็กมีการใช้งานหลากหลายตั้งแต่อุปกรณ์ในบ้าน ระบบไฟ LED ระบบควบคุมในโรงงาน ไปจนถึงเครื่องมือแพทย์

หากคุณกำลังเลือกซื้อ Adapter สำหรับอุปกรณ์อิเล็กทรอนิกส์ หรือกำลังหาหม้อแปลงขนาดเล็กไปใช้ในงานเฉพาะจุด เช่น ระบบเสียง ระบบไฟ LED หรือระบบควบคุมในโรงงาน คุณอาจสงสัยว่า หม้อแปลงไฟฟ้าขนาดเล็ก ต่างจากหม้อแปลงใหญ่ที่เห็นบนเสาไฟฟ้าอย่างไร และใช้ทำอะไรได้บ้าง

บทความนี้รวม 10 การใช้งานจริงของหม้อแปลงขนาดเล็กที่ควรรู้ก่อนเลือกซื้อ พร้อมข้อควรระวังที่ CSK เจอจากประสบการณ์หน้างานกว่า 10 ปี

หม้อแปลงขนาดเล็กคืออะไร?

หม้อแปลงไฟฟ้าขนาดเล็ก คืออุปกรณ์แปลงแรงดันไฟฟ้าสำหรับงานที่ใช้กำลังน้อย โดยทั่วไปมีพิกัดต่ำกว่า 5 kVA บางชนิดเล็กแค่หลักวัตต์ ใช้งานได้ทั้งในบ้าน อุปกรณ์อิเล็กทรอนิกส์ ไปจนถึงเครื่องมือแพทย์ ที่มีพิกัดกำลังต่ำกว่า 5 kVA ลงมา ใช้สำหรับแปลงระดับแรงดันในงานที่ต้องการกำลังไฟไม่มาก เช่น แปลง 220V ให้เป็น 12V สำหรับอุปกรณ์อิเล็กทรอนิกส์ หรือแปลงให้เหมาะกับระบบควบคุมในโรงงาน

ความหมายของคำว่า “เล็ก” ในงานไฟฟ้าขึ้นอยู่กับมาตรฐานอ้างอิง มาตรฐาน IEC กลุ่ม IEC 60076-11 กำหนดว่าหม้อแปลงแห้งขนาดต่ำกว่า 5 kVA ถือเป็นกลุ่มเล็ก ส่วนในงาน Electronics พิกัดอาจต่ำได้ถึงหลักมิลลิวัตต์ในบอร์ดวงจร

จุดสำคัญ: หม้อแปลงขนาดเล็กต่างจากหม้อแปลงจำหน่ายบนเสา 3 เรื่องหลัก คือ พิกัดกำลัง (หลัก VA ถึงไม่กี่ kVA), การติดตั้ง (ในอุปกรณ์ ไม่ใช่กลางแจ้ง), และการระบายความร้อน (อากาศ ไม่ใช่น้ำมัน)

10 การใช้งานหม้อแปลงขนาดเล็กที่พบบ่อย

หม้อแปลงขนาดเล็กอยู่รอบตัวเรามากกว่าที่คิด ทั้งในของใช้ในบ้าน ออฟฟิศ ไปจนถึงโรงงานอุตสาหกรรม การรู้ว่างานแต่ละแบบใช้หม้อแปลงประเภทไหน ช่วยให้เลือกใช้งานได้ถูกต้องและปลอดภัย ต่อไปนี้คือ 10 การใช้งานที่พบบ่อยที่สุด

1. อุปกรณ์อิเล็กทรอนิกส์ในบ้าน (TV, เครื่องเสียง)

ทีวี เครื่องเสียง วิทยุ และอุปกรณ์ไฟฟ้าในบ้านส่วนใหญ่มีหม้อแปลงขนาดเล็กฝังอยู่ภายใน เพื่อแปลงไฟ 220V จากปลั๊กบ้านให้เป็นแรงดันต่ำ เช่น 12V หรือ 24V สำหรับวงจรอิเล็กทรอนิกส์

พิกัดหม้อแปลงในอุปกรณ์กลุ่มนี้มักอยู่ที่ 5-100 VA ใช้แกนเหล็ก EI หรือแกน Toroidal เน้นเสียงรบกวนต่ำ น้ำหนักเบา เหมาะกับการติดตั้งในกล่องพลาสติก

2. Adapter ชาร์จโทรศัพท์และโน๊ตบุ๊ก

Adapter ที่คุณเสียบชาร์จมือถือทุกวัน คือหม้อแปลงขนาดเล็กชนิดหนึ่ง ภายในมีทั้งหม้อแปลงและวงจร Rectifier เพื่อแปลงไฟ 220V AC ให้เป็นไฟ DC แรงดันต่ำ เช่น 5V, 9V, 12V

Adapter ยุคใหม่มักใช้ระบบ Switching แทนหม้อแปลงแบบ Linear ทำให้ขนาดเล็กลงและร้อนน้อยกว่า แต่หลักการพื้นฐานยังคงเป็นการแปลงแรงดันผ่านหม้อแปลงความถี่สูงภายใน

3. Doorbell Transformer (หม้อแปลงกริ่งประตู)

กริ่งประตูไฟฟ้ามาตรฐานใช้หม้อแปลงขนาดเล็กแปลง 220V ให้เหลือ 12-24V เพื่อให้ปลอดภัยกับผู้ใช้งานที่อาจสัมผัสปุ่มกริ่ง และช่วยลดเสียงรบกวนในระบบ

หม้อแปลง Doorbell มีพิกัดประมาณ 10-30 VA ส่วนใหญ่ติดตั้งในตู้ไฟประจำบ้านหรือใกล้ตัวกริ่ง มีอายุการใช้งานยาวนาน 10-20 ปี ถ้ากริ่งไม่ดังให้เช็คที่หม้อแปลงเป็นลำดับแรก

4. LED Driver สำหรับไฟ LED

ไฟ LED Strip และ LED Downlight เกือบทุกรุ่นต้องใช้หม้อแปลง (LED Driver) แปลงไฟ 220V เป็น 12V หรือ 24V DC เพราะ LED ทำงานด้วยแรงดันต่ำ ถ้าต่อตรงไฟบ้านจะไหม้ทันที

LED Driver แบ่งเป็น 2 แบบ คือ Constant Voltage สำหรับ LED Strip และ Constant Current สำหรับ LED Downlight การเลือกพิกัดต้องคำนวณวัตต์รวมของ LED ทั้งหมด และเผื่อค่าความปลอดภัยอีก 20-30%

Tips: เลือก LED Driver ที่มี IP Rating เหมาะกับจุดติดตั้ง ถ้าติดนอกบ้านหรือในห้องน้ำควรใช้ IP65 ขึ้นไป ป้องกันความชื้นและฝุ่นเข้าเสียหม้อแปลง

5. Audio Output Transformer ในเครื่องขยายเสียง

เครื่องขยายเสียงหลอด (Tube Amplifier) คุณภาพสูงใช้ Audio Output Transformer เพื่อจับคู่ impedance ระหว่างหลอดกับลำโพง ให้ส่งพลังงานเสียงออกมาได้สมบูรณ์

หม้อแปลงกลุ่มนี้มีความพิเศษที่ต้องออกแบบให้ตอบสนองความถี่กว้าง 20 Hz – 20 kHz ได้สม่ำเสมอ วัสดุแกน ขนาดขดลวด และจำนวนรอบมีผลกับคุณภาพเสียงโดยตรง

6. Medical Isolation Transformer ทางการแพทย์

ห้องผ่าตัด ICU และห้องทำ MRI ต้องใช้ Isolation Transformer ขนาดเล็กแยกวงจรไฟฟ้าออกจากระบบหลัก เพื่อความปลอดภัยของคนไข้และเครื่องมือ

มาตรฐาน IEC 60601-1 กำหนดให้ใช้หม้อแปลงแบบ Ungrounded (IT System) ในพื้นที่ทางการแพทย์กลุ่ม 2 พิกัดทั่วไปอยู่ที่ 3-10 kVA และต้องมี Isolation Monitor ตรวจสอบการรั่วตลอดเวลา

7. Step-down Transformer ในระบบควบคุม (Control Transformer)

ตู้ควบคุมในโรงงาน (Control Panel) ต้องแปลงไฟ 380V หรือ 220V ให้เป็น 24V หรือ 110V เพื่อจ่ายให้อุปกรณ์ควบคุม เช่น PLC, Relay, Push Button และ Indicator

Control Transformer มีพิกัดตั้งแต่ 50 VA ถึง 3 kVA มาตรฐานที่ใช้มักเป็น IEC 61558-2-2 จุดสำคัญในการเลือกคือต้องรับ Inrush Current ของ Contactor ได้ โดยเลือกพิกัดให้สูงกว่าภาระปกติ 3-10 เท่า

8. Current Transformer (CT) และ Potential Transformer (PT) ขนาดเล็ก

CT และ PT ขนาดเล็กใช้วัดกระแสและแรงดันในระบบไฟฟ้า โดยแปลงค่าลงมาให้อยู่ในช่วงที่มิเตอร์หรือรีเลย์รับได้ เช่น 5A หรือ 110V

CT ขนาดเล็กมีอัตราส่วนหลากหลาย เช่น 100/5A, 200/5A, 500/5A เลือกตามกระแสของโหลด ติดตั้งในตู้ MDB และตู้ Submain ส่วน PT ใช้ในระบบวัดแรงดันสูงให้เหลือ 110V เข้ามิเตอร์

9. Lab Transformer หม้อแปลงในห้องทดลอง

ห้องทดลองวิศวกรรมใช้หม้อแปลงปรับแรงดันได้ (Variac) ขนาดเล็กทดสอบวงจร หรือจำลองแรงดันกรณีต่าง ๆ เช่น ไฟตก ไฟเกิน

Lab Transformer มักปรับแรงดันได้ตั้งแต่ 0-260V พิกัดอยู่ที่ 500 VA ถึง 5 kVA หน้าปัดมีมิเตอร์วัดแรงดันและกระแส ใช้ในงานวิจัย งานสอน และงานตรวจสอบอุปกรณ์ก่อนนำไปใช้งานจริง

10. ระบบชาร์จแบตเตอรี่ (Battery Charger)

เครื่องชาร์จแบตเตอรี่รถยนต์ UPS และระบบ DC Backup ใช้หม้อแปลงขนาดเล็กแปลงไฟ AC เป็น DC เพื่อชาร์จเข้าแบตเตอรี่

พิกัดหม้อแปลงในเครื่องชาร์จเริ่มจาก 100 VA ถึง 3 kVA ขึ้นอยู่กับขนาดแบตเตอรี่ เครื่องชาร์จรุ่นใหม่มักเป็น Switching ที่ใช้หม้อแปลงความถี่สูง ทำให้ขนาดเล็กลง น้ำหนักเบา และประสิทธิภาพสูงกว่าเครื่องชาร์จแบบเก่า

สเปกที่ควรรู้ก่อนเลือกหม้อแปลงขนาดเล็ก

ก่อนเลือกซื้อหม้อแปลงขนาดเล็กไปใช้งาน ต้องรู้สเปกสำคัญ 4 จุดเพื่อให้เลือกรุ่นที่ตรงกับการใช้งานจริง ไม่ใหญ่เกินไปจนเปลืองงบ และไม่เล็กเกินไปจนไหม้ทันทีที่ใช้งาน

1. พิกัดกำลัง (kVA หรือ VA)

พิกัดกำลังคือค่ากำลังสูงสุดที่หม้อแปลงรับได้โดยไม่ร้อนเกิน หน่วยเป็น VA สำหรับงานขนาดเล็ก หรือ kVA ถ้าเป็นงานกลาง ในการเลือกใช้งานควรเผื่อพิกัด 20-30% จากภาระจริง

เช่น ถ้าต้องใช้ไฟ 12V กับโหลด 5A (60W) ควรเลือกหม้อแปลงที่พิกัดประมาณ 80-100 VA เพื่อไม่ให้ทำงานเต็มพิกัดตลอดเวลา ซึ่งจะร้อนและอายุสั้นลง

2. แรงดัน Primary และ Secondary

ระบุให้ชัดเจนว่าต้องการแปลงจากกี่โวลต์เข้ากี่โวลต์ออก ในไทยไฟบ้านเป็น 220V ไฟ 3 เฟสโรงงานเป็น 380V ส่วนแรงดันออกขึ้นกับงาน เช่น 12V, 24V, 48V, 110V

บางงานต้องการหลาย Tap เช่น หม้อแปลงที่มี Output 12V, 18V, 24V ในตัวเดียว เพื่อรองรับการใช้งานหลายรูปแบบ ควรเลือกรุ่นที่มี Tap ตรงกับที่ใช้งานจริง

3. ค่า Insulation Class

Insulation Class บอกว่าฉนวนทนความร้อนได้สูงสุดกี่องศา เช่น Class B (130°C), Class F (155°C), Class H (180°C) ยิ่งสูงยิ่งทนงานหนัก

งานทั่วไปในออฟฟิศหรือบ้านใช้ Class B หรือ F ก็พอ แต่ถ้าเป็นงานอุตสาหกรรม โรงงานมีอุณหภูมิสูง ควรเลือก Class H เพื่ออายุการใช้งานที่ยาวนานขึ้น

4. รูปแบบแกน (Core Type)

แกน EI เหมาะกับงานทั่วไปราคาถูก แกน Toroidal เสียงรบกวนต่ำเหมาะกับงานเสียง และแกน R-Core ใช้ในงานเฉพาะ แต่ละแบบมีจุดเด่นต่างกัน

ในงาน Audio High-End ส่วนใหญ่เลือกแกน Toroidal เพราะ Magnetic Leakage ต่ำกว่ามาก ไม่ทำให้เกิดเสียง Hum ส่วนงานทั่วไปแกน EI ก็เพียงพอและประหยัดกว่าเยอะ

ข้อควรระวังในการใช้งานหม้อแปลงขนาดเล็ก

หม้อแปลงขนาดเล็กเสียหายง่ายกว่าที่คิด ส่วนใหญ่ไม่ได้เสียจากอายุการใช้งาน แต่เสียจากการใช้งานผิดวิธี ต่อไปนี้คือข้อควรระวังที่ CSK พบจากการให้บริการแก้ไขหน้างานจริง

1. ห้ามใช้งานเกินพิกัด (Over Load)

หม้อแปลงขนาดเล็กเสียเพราะใช้งานเกินพิกัดเป็นสาเหตุอันดับหนึ่ง เช่น หม้อแปลง 100 VA แต่ใช้ต่อโหลด 150W จะร้อนผิดปกติและไหม้ภายในไม่กี่ชั่วโมง

ถ้าไม่แน่ใจว่าโหลดใช้กำลังเท่าไร ให้วัดด้วย Clamp Meter หรือ Power Meter ก่อนเลือกหม้อแปลง อย่าคำนวณจากสเปกฉลากอย่างเดียว เพราะบางอุปกรณ์มี Inrush Current สูงตอนสตาร์ท

2. ระบายความร้อนให้เพียงพอ

หม้อแปลงทุกตัวต้องมีพื้นที่ระบายความร้อน ห้ามหุ้มผ้า หุ้มพลาสติก หรือเก็บในกล่องปิดมิดชิดที่ไม่มีช่องระบายอากาศ

ถ้าติดตั้งในตู้ไฟฟ้า ควรเว้นระยะอย่างน้อย 50 mm รอบตัวหม้อแปลง และติด Fan Ventilation ถ้าอุณหภูมิในตู้สูงกว่า 40°C เพื่อให้อายุการใช้งานยาวนานตามสเปก

ข้อควรระวัง: ห้ามต่อหม้อแปลงขนาดเล็กขนานกันเพื่อเพิ่มพิกัด ถ้าเฟสและอัตราส่วนไม่ตรงกันจะเกิดกระแสหมุนวน (Circulating Current) ไหม้ทั้งคู่ในไม่กี่วินาที

3. ตรวจสอบการต่อสายก่อนจ่ายไฟ

ต่อสายผิดขั้วหรือผิดเฟสทำให้หม้อแปลงเสียทันที โดยเฉพาะในงาน 3 เฟสที่มีสาย Primary หลายเส้น ต้องเช็คให้ตรงกับแผ่นป้ายก่อนเปิดเบรกเกอร์

ใช้ Multimeter วัด Continuity ก่อนจ่ายไฟทุกครั้ง เช็คว่าไม่มี Short Circuit ระหว่างขดลวด Primary-Secondary และไม่มี Earth Leakage เพื่อความปลอดภัยของทั้งอุปกรณ์และผู้ใช้งาน

4. ป้องกันความชื้นและฝุ่น

หม้อแปลงขนาดเล็กส่วนใหญ่ไม่กันน้ำ ถ้าติดตั้งในจุดที่มีความชื้นสูง เช่น ห้องน้ำ นอกบ้าน หรือใกล้แหล่งน้ำ ต้องใช้รุ่นที่มี IP Rating อย่างน้อย IP54

ฝุ่นที่สะสมบนหม้อแปลงทำให้ระบายความร้อนแย่ลง และเป็นสื่อนำความชื้นเข้าขดลวด ควรทำความสะอาดปีละ 1-2 ครั้ง ด้วยลมเป่าแรงดันต่ำหรือผ้าแห้ง

สรุป

เลือกหม้อแปลงขนาดเล็กให้ตรงกับงาน หม้อแปลงขนาดเล็กมีการใช้งานหลากหลายตั้งแต่อุปกรณ์ในบ้าน ระบบไฟ LED ระบบควบคุมในโรงงาน ไปจนถึงเครื่องมือแพทย์ ก่อนเลือกซื้อต้องรู้ 4 เรื่องหลัก คือ พิกัดกำลัง แรงดัน Primary/Secondary Insulation Class และรูปแบบแกน ให้ตรงกับงานที่ใช้จริง

ที่สำคัญคือต้องใช้งานภายในพิกัด ระบายความร้อนให้ดี และป้องกันความชื้นกับฝุ่น หม้อแปลงที่เลือกถูกและดูแลดีสามารถใช้งานได้ยาวนาน 10-20 ปี โดยไม่มีปัญหา
