ถ้าคุณเป็นวิศวกรหรือผู้ดูแลระบบไฟฟ้าในอาคาร คำว่า MSB และ MDB คงเป็นคำที่ได้ยินบ่อย แต่หลายคนยังสับสนว่าสองตัวนี้ต่างกันอย่างไร ใช้ในสถานการณ์ไหน และทำไมต้องแยกเป็นสองระบบ
บทความนี้อธิบายความแตกต่างให้ชัดเจน พร้อมตัวอย่างการใช้งานจริงที่เข้าใจง่าย

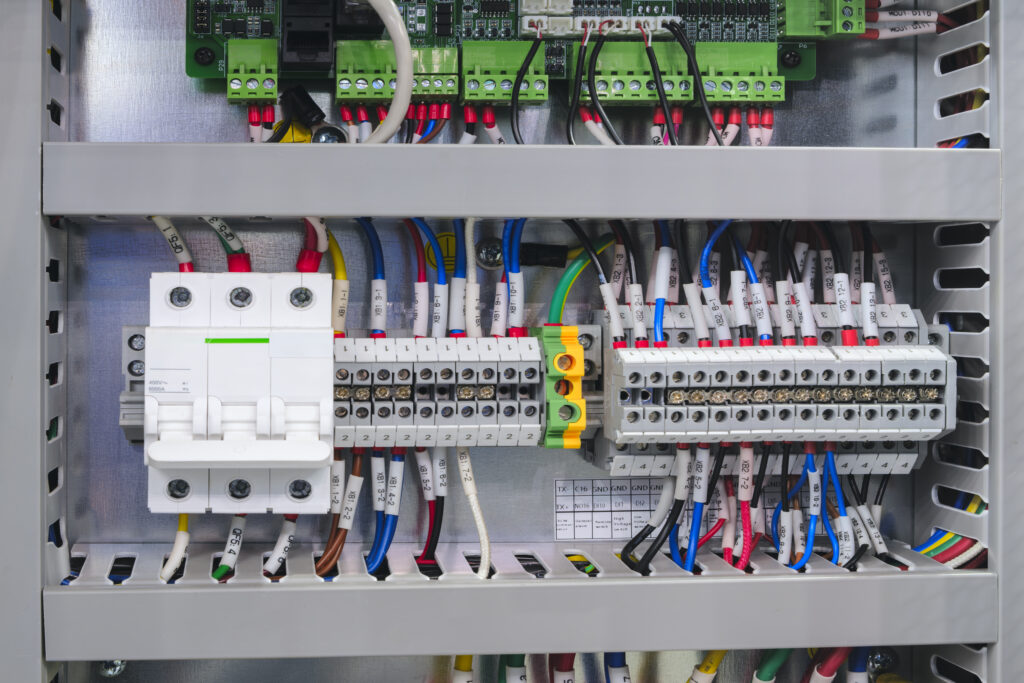

MSB คืออะไร?
MSB (Main Switch Board) หรือในบางตำราเรียกว่า Main Switchboard คือตู้ควบคุมไฟฟ้าหลักที่รับกระแสไฟฟ้าโดยตรงจากแหล่งจ่ายไฟหลัก เช่น หม้อแปลงไฟฟ้า (Transformer) หรือระบบจ่ายไฟของการไฟฟ้า MSB เป็นจุดแรกในระบบจำหน่ายไฟฟ้าภายในอาคาร ทำหน้าที่เป็น ‘ประตูหลัก’ ของระบบไฟฟ้าทั้งอาคาร
MSB มักมีขนาดใหญ่ รับกระแสไฟฟ้าสูง ติดตั้งในห้องไฟฟ้าหลักของอาคาร และมีระบบป้องกันที่ครบถ้วนทั้ง Overcurrent Protection และ Short-circuit Protection สำหรับโหลดทั้งอาคาร
MDB คืออะไร?
MDB (Main Distribution Board) หรือ ตู้จ่ายไฟฟ้าหลัก คือตู้ที่รับกระแสไฟฟ้าจาก MSB แล้วกระจายไปยังวงจรย่อยและตู้ไฟย่อย (Sub-DB) ต่าง ๆ ทั่วอาคาร MDB ทำหน้าที่แบ่งโหลดออกเป็นส่วน ๆ ตามพื้นที่หรือระบบ เช่น แต่ละชั้นของอาคาร แต่ละโซนในโรงงาน
MDB มักมีขนาดเล็กกว่า MSB รับกระแสไฟฟ้าในระดับที่ต่ำกว่า อาคารขนาดใหญ่อาจมี MDB หลายตู้ กระจายอยู่ตามชั้นต่าง ๆ หรือตามโซน
MSB vs MDB ต่างกันอย่างไร?
ความแตกต่างระหว่าง MSB และ MDB เข้าใจได้ง่ายที่สุดเมื่อมองในแง่ ‘ตำแหน่งในระบบจ่ายไฟ’ MSB เปรียบเหมือนสถานีสูบน้ำหลัก ส่วน MDB เปรียบเหมือนท่อจ่ายน้ำหลักในแต่ละพื้นที่
| หัวข้อ | MSB (Main Switch Board) | MDB (Main Distribution Board) |
|---|---|---|
| แหล่งจ่ายไฟ | รับจากหม้อแปลงหรือการไฟฟ้าโดยตรง | รับจาก MSB |
| ขนาดกระแส | สูงมาก (มักเกิน 1,000A) | ต่ำกว่า MSB (100-800A) |
| ตำแหน่งในระบบ | ลำดับที่ 1 (จุดแรกของระบบ) | ลำดับที่ 2 (ถัดจาก MSB) |
| ที่ตั้ง | ห้องไฟฟ้าหลักของอาคาร | ห้องไฟฟ้าย่อย หรือตามพื้นที่/ชั้น |
| ขนาดตู้ | ใหญ่กว่า | เล็กกว่า |
| อุปกรณ์ป้องกันหลัก | ACB หรือ MCCB ขนาดใหญ่ | MCCB, MCB ขนาดเล็กลงมา |
ลำดับชั้นของระบบจำหน่ายไฟฟ้าในอาคาร
เพื่อให้เห็นภาพชัดขึ้น ลองดูลำดับชั้นของระบบจำหน่ายไฟฟ้าในอาคารขนาดใหญ่หรือโรงงาน ตั้งแต่ต้นทางจนถึงปลายทาง

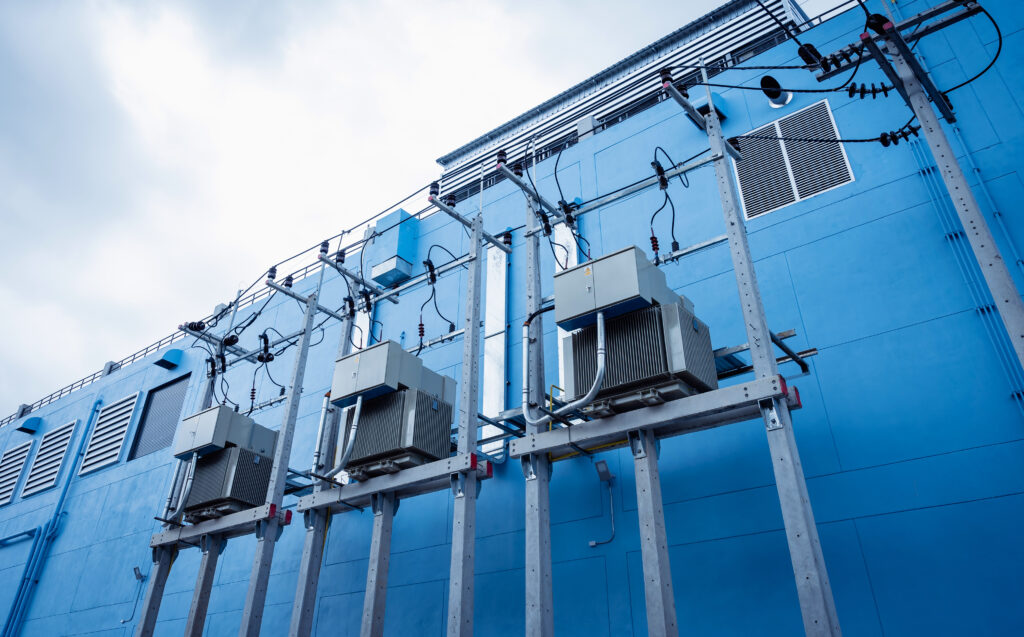

ลำดับ 1: หม้อแปลงไฟฟ้า (Transformer)
รับไฟฟ้าแรงสูงจากการไฟฟ้า (22kV หรือ 33kV) และแปลงลงมาเป็นแรงดันต่ำ 400V/230V ที่ใช้ภายในอาคาร
ลำดับ 2: MSB (Main Switch Board)
รับไฟจากหม้อแปลงหรือสายไฟหลักของการไฟฟ้า เป็นจุดตัดไฟทั้งอาคารถ้าจำเป็น และจ่ายไฟไปยัง MDB ต่าง ๆ ทั่วอาคาร
ลำดับ 3: MDB (Main Distribution Board)
รับไฟจาก MSB แล้วกระจายไปยังพื้นที่หรือระบบย่อย ในโรงงานอาจมี MDB แยกสำหรับโซนการผลิต โซน Utility และโซนสำนักงาน
ลำดับ 4: Sub-Distribution Board (Sub-DB)
รับไฟจาก MDB แล้วจ่ายให้กับวงจรย่อยในพื้นที่นั้น ๆ เช่น แสงสว่าง ปลั๊กไฟ เครื่องปรับอากาศ

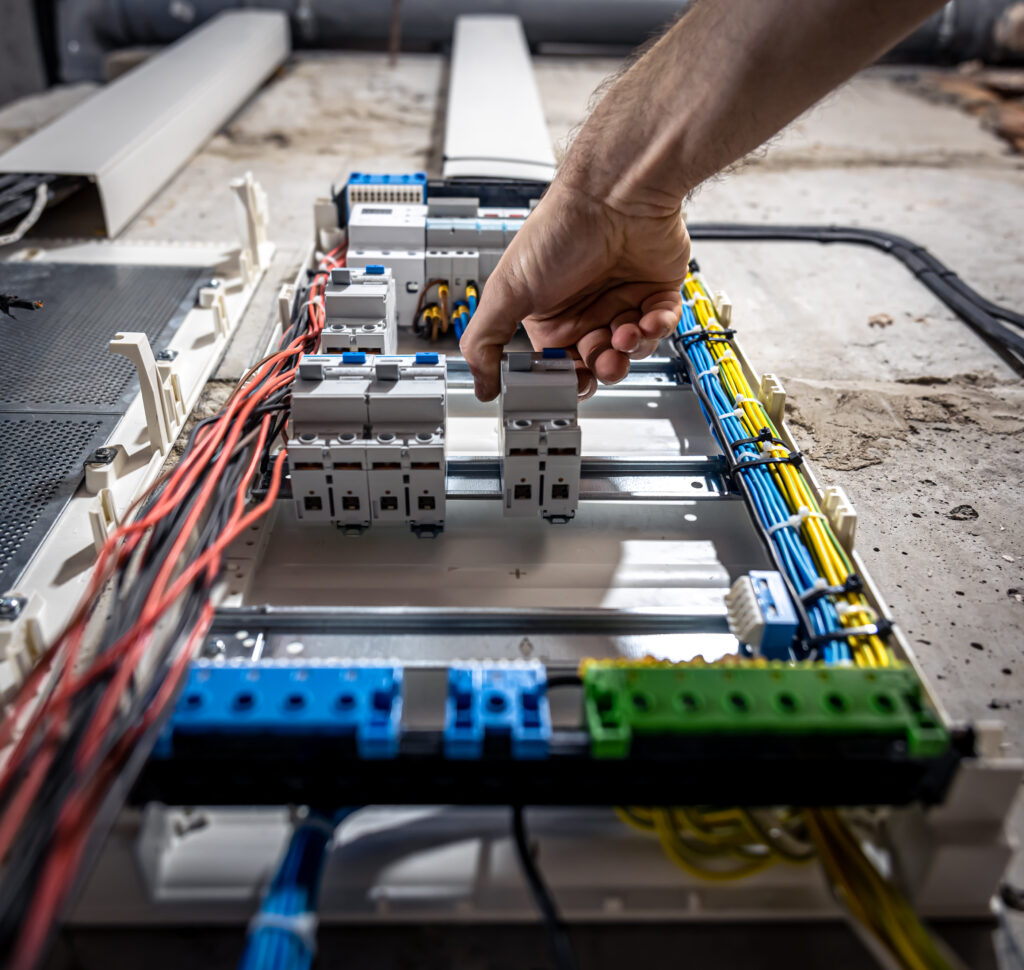

อุปกรณ์สำคัญภายใน MSB และ MDB
ทั้ง MSB และ MDB มีอุปกรณ์หลายชิ้นที่ทำงานร่วมกัน การรู้จักอุปกรณ์เหล่านี้ช่วยให้เข้าใจการทำงานของระบบและการดูแลรักษาได้ดียิ่งขึ้น
ACB (Air Circuit Breaker)
Breaker ขนาดใหญ่ที่ใช้ใน MSB ตั ดกระแสสูงได้ และมักมีฟังก์ชัน Overload และ Short Circuit Protection ในตัว บางรุ่นสามารถ trip และ reset ได้จากระยะไกลผ่านระบบ SCADA
MCCB (Moulded Case Circuit Breaker)
Breaker ขนาดกลาง ใช้ใน MSB ขนาดเล็กและ MDB ทำหน้าที่ทั้งสวิตช์และป้องกันวงจร มีให้เลือกหลายขนาดตั้งแต่ 16A ถึงหลักพัน A
RCCB/RCBO (Residual Current Circuit Breaker)
อุปกรณ์ตัดไฟกรณีกระแสรั่ว ทำงานโดยตรวจสอบความต่างระหว่างกระแสขาเข้าและขาออก ถ้าต่างกันเกินกว่าที่กำหนด (มักเป็น 30mA หรือ 300mA) จะตัดวงจรทันที ช่วยป้องกันไฟดูดและไฟไหม้
สรุป
MSB คือตู้ควบคุมไฟฟ้าหลักที่รับไฟจากแหล่งจ่ายหลักและเป็นจุดแรกของระบบ ส่วน MDB คือตู้จ่ายไฟที่รับจาก MSB แล้วกระจายไปยังพื้นที่ต่าง ๆ ทั้งสองทำงานร่วมกันเป็นลำดับชั้น การออกแบบที่ถูกต้องจะทำให้ระบบไฟฟ้าปลอดภัย มีประสิทธิภาพ และง่ายต่อการบำรุงรักษา
FAQ
Q: MSB และ MDB ใช้ร่วมกันในอาคารขนาดเล็กได้ไหม?
A: ได้ อาคารขนาดเล็กอาจใช้ตู้เดียวทำหน้าที่ทั้ง MSB และ MDB ในขณะเดียวกัน แต่สำหรับอาคารขนาดใหญ่หรือโรงงาน การแยกให้ชัดเจนจะทำให้การจัดการและบำรุงรักษาง่ายกว่ามาก
Q: ทำไม Breaker ใน MSB ต้องใหญ่กว่าใน MDB?
A: เพราะ MSB รับกระแสรวมของทั้งอาคาร ในขณะที่ MDB รับกระแสเพียงบางส่วน Breaker ต้องรับมือกับกระแสสูงสุดที่จะไหลผ่าน
Q: การออกแบบ MSB/MDB ต้องให้ใครทำ?
A: ต้องให้วิศวกรไฟฟ้าที่มีใบอนุญาตประกอบวิชาชีพวิศวกรรมควบคุม (ว.ส.ท.) เป็นผู้ออกแบบและลงนามในแบบ ซึ่งเป็นข้อกำหนดตามกฎหมายของไทย
Q: MSB/MDB ต้องเปลี่ยนเมื่อไหร่?
A: อายุการใช้งานของตู้ไฟอยู่ที่ 20-30 ปี แต่ควรพิจารณาอัปเกรดเมื่อโหลดในอาคารเพิ่มขึ้นจนใกล้ขีดความสามารถของระบบเดิม
