หม้อแปลงเทอร์รอย เป็นหม้อแปลงไฟฟ้าชนิดหนึ่งที่มีโครงสร้างแกนเป็นวงแหวน ช่วยให้การแปลงพลังงานไฟฟ้ามีประสิทธิภาพสูง ลดการสูญเสีย และทำงานได้เสถียรกว่าหม้อแปลงแบบทั่วไป
บทความนี้อธิบายถึงคุณสมบัติและข้อดีที่ควรรู้ก่อนเลือกใช้งาน เพื่อให้สามารถใช้งานได้อย่างมีประสิทธิภาพ ปลอดภัย และคุ้มค่ามากที่สุดในระยะยาว
หม้อแปลงเทอร์รอย คืออะไร?

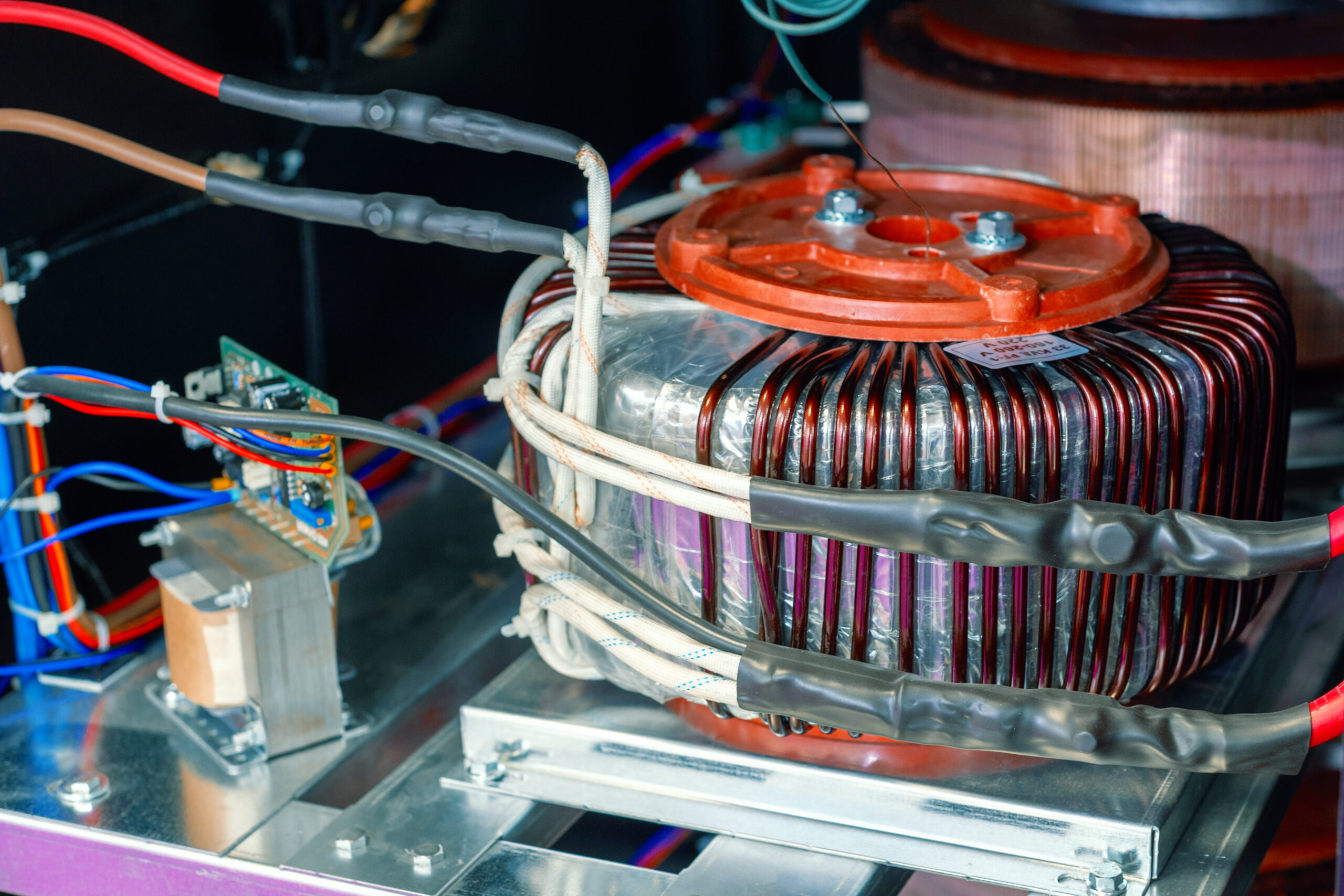

หม้อแปลงเทอร์รอย (Toroidal Transformer) คือหม้อแปลงไฟฟ้าที่ใช้แกนเหล็กรูปวงแหวน (Toroid) พันขดลวดปฐมภูมิและทุติยภูมิทับซ้อนกันโดยรอบแกน ต่างจากหม้อแปลงแบบ EI ทั่วไปที่มีแกนเป็นรูปตัวอักษร E และ I ประกอบกัน
เส้นสนามแม่เหล็กในแกนวงแหวนวนอยู่ภายในแกนเกือบทั้งหมด ทำให้แทบไม่มีสนามแม่เหล็กรั่วออกมาภายนอก นี่คือเหตุผลหลักที่หม้อแปลงเทอร์รอยรบกวนสัญญาณข้างเคียงน้อยกว่าหม้อแปลงทั่วไปมาก
จุดสำคัญ:
หม้อแปลงเทอร์รอยไม่ใช่แค่รูปร่างต่างกัน แต่หลักการทำงานที่ดีกว่าทำให้ได้ประสิทธิภาพสูงกว่า 98% เทียบกับหม้อแปลงแกน EI ที่อยู่ที่ประมาณ 90-95% ในขนาดเดียวกัน

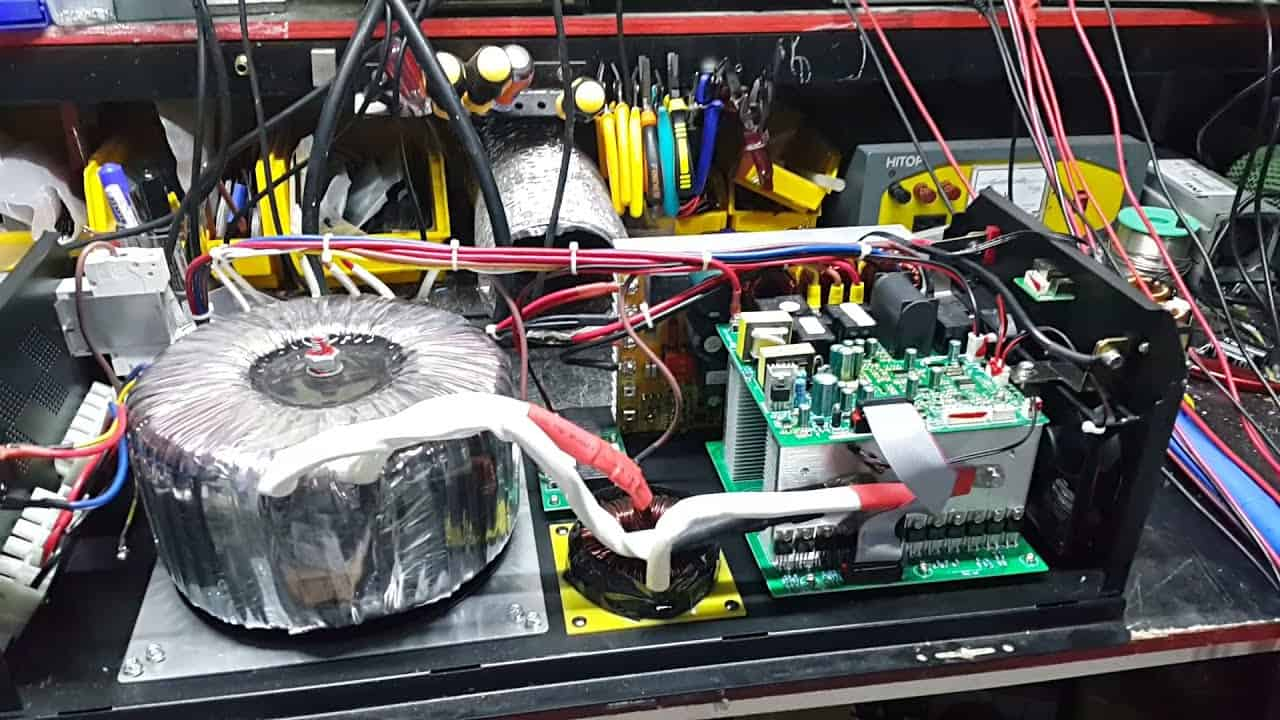

หม้อแปลงเทอร์รอยทำงานอย่างไร?
หลักการทำงานของหม้อแปลงเทอร์รอยเหมือนกับหม้อแปลงทั่วไป คืออาศัย การเหนี่ยวนำแม่เหล็กไฟฟ้า (Electromagnetic Induction) ในการแปลงแรงดันไฟฟ้าจากขดลวดปฐมภูมิไปยังขดลวดทุติยภูมิ โดยสิ่งที่แตกต่างกันคือโครงสร้างของแกน
แกนของหม้อแปลงเทอร์รอยเป็นรูปวงแหวน ทำจากแผ่นเหล็กซิลิกอน (Silicon Steel) หรือ Amorphous Metal ที่ม้วนต่อเนื่องเป็นวง ไม่มีรอยต่อ (Air Gap) เหมือนแกนแบบ EI ทั่วไป ทำให้เส้นสนามแม่เหล็กไหลวนได้สมบูรณ์และต่อเนื่อง ส่งผลให้ลดการสูญเสียพลังงานในรูปความร้อนได้อย่างมีนัยสำคัญ และเพิ่มประสิทธิภาพในการทำงานมากขึ้น
1. แกนไม่มีรอยต่อ ลดการสูญเสียพลังงาน
ในหม้อแปลงแกน EI รอยต่อระหว่างแกน E และ I ทำให้เกิดช่องว่างเล็กน้อย (Air Gap) ซึ่งกระแสแม่เหล็กต้องเอาชนะความต้านทานนี้ทุกรอบ ทำให้สูญเสียพลังงานในรูปความร้อนและเสียง แกนวงแหวนของหม้อแปลงเทอร์รอยไม่มีรอยต่อเลย เส้นสนามแม่เหล็กจึงวนครบรอบโดยไม่มีสิ่งขัดขวาง ทำให้ตัว Hysteresis Loss และ Eddy Current Loss ต่ำกว่ามาก
2. สนามแม่เหล็กรั่วต่ำมาก
เส้นสนามแม่เหล็กวนอยู่ภายในแกนทรงโดนัทเกือบ 100% จึงแทบไม่มีสนามแม่เหล็กแผ่ออกไปรบกวนวงจรข้างเคียง นี่สำคัญมากในงานเครื่องเสียงหรืออุปกรณ์การแพทย์ที่ต้องการสัญญาณสะอาด
3. ขดลวดพันรอบแกนโดยตรง
การพันขดลวดโดยตรงรอบแกนวงแหวน ทำให้ระยะทางของแกนที่แต่ละจุดของขดลวดสัมผัสเท่ากัน ผลคือการกระจายความร้อนสม่ำเสมอทั่วแกน ต่างจากหม้อแปลงแกน EI ที่ความร้อนมักสะสมตรงกลาง
ข้อดีของหม้อแปลงเทอร์รอย เทียบกับหม้อแปลงแกน EI
หม้อแปลงเทอร์รอยมีข้อดีหลายด้านเมื่อเทียบกับหม้อแปลงแกน EI แบบดั้งเดิม โดยเฉพาะในเรื่องประสิทธิภาพและการสูญเสียพลังงาน ซึ่งสามารถสรุปได้ดังนี้
| ข้อเปรียบเทียบ | หม้อแปลงเทอร์รอย | หม้อแปลงแกน EI |
|---|---|---|
| ประสิทธิภาพ | 98-99% | 90-95% |
| สนามแม่เหล็กรั่ว | ต่ำมาก | ปานกลาง-สูง |
| เสียงรบกวน (Hum) | เงียบกว่า | มีเสียงฮัมชัดเจน |
| น้ำหนัก | เบากว่า 40-50% | หนักกว่า |
| ขนาด | เล็กและกะทัดรัด | ใหญ่กว่าในกำลังเท่ากัน |
| ราคา | สูงกว่า | ถูกกว่า |
| กระแส Inrush เมื่อเปิด | สูงมาก (ต้องระวัง) | ต่ำกว่า |
ข้อควรระวัง:
หม้อแปลงเทอร์รอยมีกระแส Inrush (กระแสเปิดเครื่อง) สูงมากช่วงแรก บางครั้งสูงถึง 10-15 เท่าของกระแสปกติ ต้องเลือกเบรกเกอร์ที่มีค่า Inrush Tolerance สูงพอ หรือใช้ Soft Start เพื่อป้องกันเบรกเกอร์ Trip โดยไม่จำเป็น
หม้อแปลงเทอร์รอยเหมาะกับงานแบบไหน?
หม้อแปลงเทอร์รอยไม่ได้เหมาะกับทุกงาน แต่มีบางประเภทที่ข้อดีของมันทำให้เป็นตัวเลือกที่ดีที่สุด ต้องเลือกให้ถูกกับการใช้งาน
1. งานเครื่องเสียงและ Hi-Fi Audio
สนามแม่เหล็กรั่วต่ำมากทำให้ไม่มีสัญญาณรบกวน Hum 50/60Hz ในชุดขยายเสียง นักเล่นเครื่องเสียงระดับสูง (audiophile) และผู้ผลิตอุปกรณ์เครื่องเสียงมืออาชีพจึงเลือกหม้อแปลงเทอร์รอยเป็นอันดับแรกเสมอ
2. เครื่องมือแพทย์และห้องปฏิบัติการ
อุปกรณ์การแพทย์ต้องการแหล่งจ่ายไฟที่สะอาด ปราศจากสัญญาณรบกวน และมีน้ำหนักเบา เพราะอุปกรณ์หลายชิ้นต้องพกพาหรือติดตั้งในพื้นที่จำกัด หม้อแปลงเทอร์รอยตอบโจทย์ทุกข้อนี้
3. อุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมและ Control Panel
ในตู้ควบคุม (Control Panel) ที่มีวงจร PLC, HMI หรืออุปกรณ์อ่านค่าแม่นยำ สัญญาณรบกวนจากหม้อแปลงสามารถทำให้การอ่านค่าผิดพลาดได้ หม้อแปลงเทอร์รอยช่วยลดปัญหานี้ได้ดีมาก
4. ระบบ Isolation Transformer
ในงานที่ต้องการ Isolation Transformer เพื่อแยก Earth Ground และป้องกันไฟรั่ว เช่น ในห้องผ่าตัด หรืองานซ่อมอุปกรณ์ไฟฟ้าที่มีไฟสด หม้อแปลงเทอร์รอยถูกเลือกใช้บ่อย เพราะประสิทธิภาพสูงและขนาดกะทัดรัด
Tips:
ถ้าต้องการหม้อแปลงเทอร์รอยสำหรับตู้คอนโทรลหรืองานอุตสาหกรรม ให้ระบุค่า VA (Volt-Ampere) และแรงดันอินพุต/เอาต์พุตที่ต้องการให้ชัดเจน รวมถึงบอกสภาพแวดล้อมการใช้งาน เช่น อุณหภูมิและระดับฝุ่น เพื่อให้วิศวกรเลือก IP Rating และวัสดุหุ้มขดลวดที่เหมาะสม
การเลือกขนาดหม้อแปลงเทอร์รอยให้ถูกต้อง
การเลือกขนาดหม้อแปลงเทอร์รอยต้องคำนวณโหลดจริงที่จะใช้ ไม่ใช่แค่เลือกให้พอดีกับกำลังสูงสุด เพราะมีปัจจัยอื่นที่ต้องคำนึงถึงด้วย
ขนาดมาตรฐานที่พบบ่อยในงานอุตสาหกรรมและ Control Panel คือตั้งแต่ 50VA ไปจนถึง 2,000VA สำหรับงานพิเศษอาจสั่งผลิตได้ถึง 10kVA ขึ้นไป
วิธีคำนวณง่าย ๆ คือรวมกำลังไฟของอุปกรณ์ทั้งหมดที่ต่อกับหม้อแปลง แล้วคูณด้วย 1.25 เพื่อเพิ่ม Safety Margin ตัวอย่างเช่น ถ้าอุปกรณ์ในตู้ใช้รวม 300W ควรเลือกหม้อแปลงเทอร์รอยขนาด 375VA ขึ้นไป หรือใช้ขนาด 400VA ที่เป็นมาตรฐานในท้องตลาด
สรุป
หม้อแปลงเทอร์รอย เป็นหม้อแปลงไฟฟ้าที่มีโครงสร้างแกนวงแหวน ช่วยเพิ่มประสิทธิภาพในการแปลงพลังงาน ลดการสูญเสีย และทำงานได้เงียบและเสถียรกว่าหม้อแปลงแกน EI แบบดั้งเดิม จุดเด่นสำคัญคือสนามแม่เหล็กรั่วต่ำ ขนาดกะทัดรัด และประสิทธิภาพสูง แต่ยังมีข้อควรระวังในเรื่องกระแส Inrush ที่สูงในช่วงเริ่มทำงาน จึงควรเลือกใช้งานให้เหมาะสมกับประเภทงานและออกแบบระบบรองรับอย่างถูกต้อง เพื่อให้ได้ประสิทธิภาพและความปลอดภัยสูงสุดในการใช้งานจริง
FAQ
Q1: หม้อแปลงเทอร์รอยกับหม้อแปลงแกน EI เลือกแบบไหนดีกว่ากัน?
A: ขึ้นอยู่กับงาน หากต้องการประสิทธิภาพสูง สัญญาณรบกวนต่ำ และขนาดกะทัดรัด เลือกเทอร์รอย แต่ถ้าต้องการประหยัดงบและใช้งานทั่วไป หม้อแปลงแกน EI ก็เพียงพอ
Q2: หม้อแปลงเทอร์รอยเหมาะกับงานประเภทไหน?
A: เหมาะกับงานที่ต้องการไฟฟ้าเสถียร เช่น เครื่องเสียง Hi-Fi, เครื่องมือแพทย์, และตู้ควบคุมอุตสาหกรรม
Q3: หม้อแปลงเทอร์รอยกินไฟมากกว่าหรือไม่?
A: ไม่ โดยทั่วไปมีประสิทธิภาพสูง ทำให้สูญเสียพลังงานต่ำกว่าหม้อแปลงทั่วไป
Q4: หม้อแปลงเทอร์รอยมีข้อเสียอะไรบ้าง?
A: มีราคาสูงกว่า และมีกระแส Inrush ตอนเริ่มทำงานที่ค่อนข้างสูง ต้องออกแบบระบบรองรับ
Q5: ใช้แทนหม้อแปลง EI ได้เลยไหม?
A: ได้ในหลายกรณี แต่ต้องเลือกขนาด สเปกให้เหมาะกับโหลด และระบบไฟฟ้าเสมอ
