ระบบสายล่อฟ้าหลักมี 3 แบบ คือ Franklin Rod (แบบดั้งเดิม), Early Streamer Emission หรือ ESE (แบบหัวล่อฟ้าปล่อยประจุล่วงหน้า) และ Faraday Cage (แบบกรงครอบ) แต่ละแบบมีหลักการทำงานต่างกัน เหมาะกับอาคารคนละลักษณะ
บทความนี้จะอธิบายระบบสายล่อฟ้าแต่ละแบบ การทำงาน ข้อดีข้อเสีย รวมถึงปัจจัยที่กำหนดราคาติดตั้ง อาคารแบบไหนควรเลือกใช้แบบใด เพื่อให้คุณตัดสินใจได้ว่าจะเลือกระบบไหนสำหรับโครงการของคุณ
ระบบสายล่อฟ้า คืออะไร ทำงานอย่างไร
ระบบสายล่อฟ้า (Lightning Protection System – LPS) คือ ระบบที่ออกแบบมา เพื่อนำกระแสฟ้าผ่าจากตัวอาคารลงสู่ดินอย่างปลอดภัย ป้องกันความเสียหายต่อโครงสร้างอาคาร อุปกรณ์ไฟฟ้า และอันตรายต่อชีวิตของคนที่อยู่ในอาคาร ฟ้าผ่ามีแรงดันสูงถึง 100 ล้านโวลต์ และกระแสไฟฟ้าสูงสุดถึง 200,000 แอมป์ ถ้าไม่มีระบบนำลงดินที่ดี จะทำให้อาคารพังและเกิดไฟไหม้ทันที
ระบบสายล่อฟ้าที่สมบูรณ์ประกอบด้วย 3 ส่วนหลัก คือ หัวล่อฟ้า (Air Termination) ที่อยู่ส่วนสูงสุดของอาคาร สายตัวนำลงดิน (Down Conductor) ที่นำกระแสจากหัวล่อฟ้ามายังระบบกราวด์ และระบบกราวด์ (Earth Termination) ที่กระจายกระแสฟ้าผ่าลงสู่ดิน ทั้ง 3 ส่วนต้องออกแบบ และติดตั้งได้มาตรฐาน เพื่อให้ระบบทำงานได้จริงเมื่อเกิดฟ้าผ่า
จุดสำคัญ:
ระบบสายล่อฟ้า ไม่ได้ช่วยป้องกันฟ้าผ่าไม่ให้เกิดขึ้น แต่ช่วยควบคุมเส้นทางที่กระแสฟ้าผ่าจะวิ่งเมื่อเกิดขึ้นแล้ว ให้ลงดินอย่างปลอดภัย ไม่ผ่านโครงสร้างหรืออุปกรณ์อิเล็กทรอนิกส์ในอาคาร ระบบที่ติดตั้งไม่ดีอาจทำให้ฟ้าผ่ากระโดดเข้าสู่อุปกรณ์ในอาคารแทน เพราะหาทางลงดินที่มีความต้านทานต่ำกว่า
ระบบสายล่อฟ้ามีกี่แบบ ต่างกันยังไง
ระบบสายล่อฟ้าหลักที่ใช้กันในไทยมี 3 แบบ แต่ละแบบใช้หลักการต่างกันในการดึงฟ้าผ่า ให้ลงที่หัวล่อฟ้า การเลือกใช้ขึ้นกับลักษณะอาคาร พื้นที่ปลอดภัยที่ต้องการ ไปจนถึงงบประมาณ และมาตรฐานที่ลูกค้าหรือผู้รับเหมาเลือกใช้ในโครงการ ดังนี้
1. Franklin Rod (สายล่อฟ้าแบบดั้งเดิม)
ระบบที่ Benjamin Franklin คิดค้นในปี ค.ศ. 1752 ใช้หัวล่อฟ้าโลหะแหลมติดตั้งที่จุดสูงสุดของอาคาร ทำงานบนหลักการที่ว่ากระแสฟ้าผ่าจะเลือกเส้นทางที่ระยะใกล้ที่สุด และความต้านทานต่ำที่สุดในการลงดิน หัวล่อฟ้า Franklin มีขอบเขตป้องกันแบบกรวยรอบตัว ระยะคุ้มครองคำนวณจากความสูงของหัวล่อฟ้าและมุม 45-60 องศา ตามคลาสของระบบ
ข้อดีของ Franklin Rod คือราคาประหยัด ติดตั้งง่าย และเป็นไปตามมาตรฐานสากล IEC 62305 ที่ทุกประเทศยอมรับ
ส่วนข้อเสีย คือพื้นที่คุ้มครองเล็ก ต้องติดตั้งหัวล่อฟ้าหลายต้นสำหรับอาคารที่ใหญ่หรือซับซ้อน เหมาะกับบ้าน อาคารพาณิชย์ขนาดเล็ก โกดังเก็บของ และอาคารสูงไม่เกิน 20 เมตร
2. Early Streamer Emission (ESE) – หัวล่อฟ้าปล่อยประจุล่วงหน้า

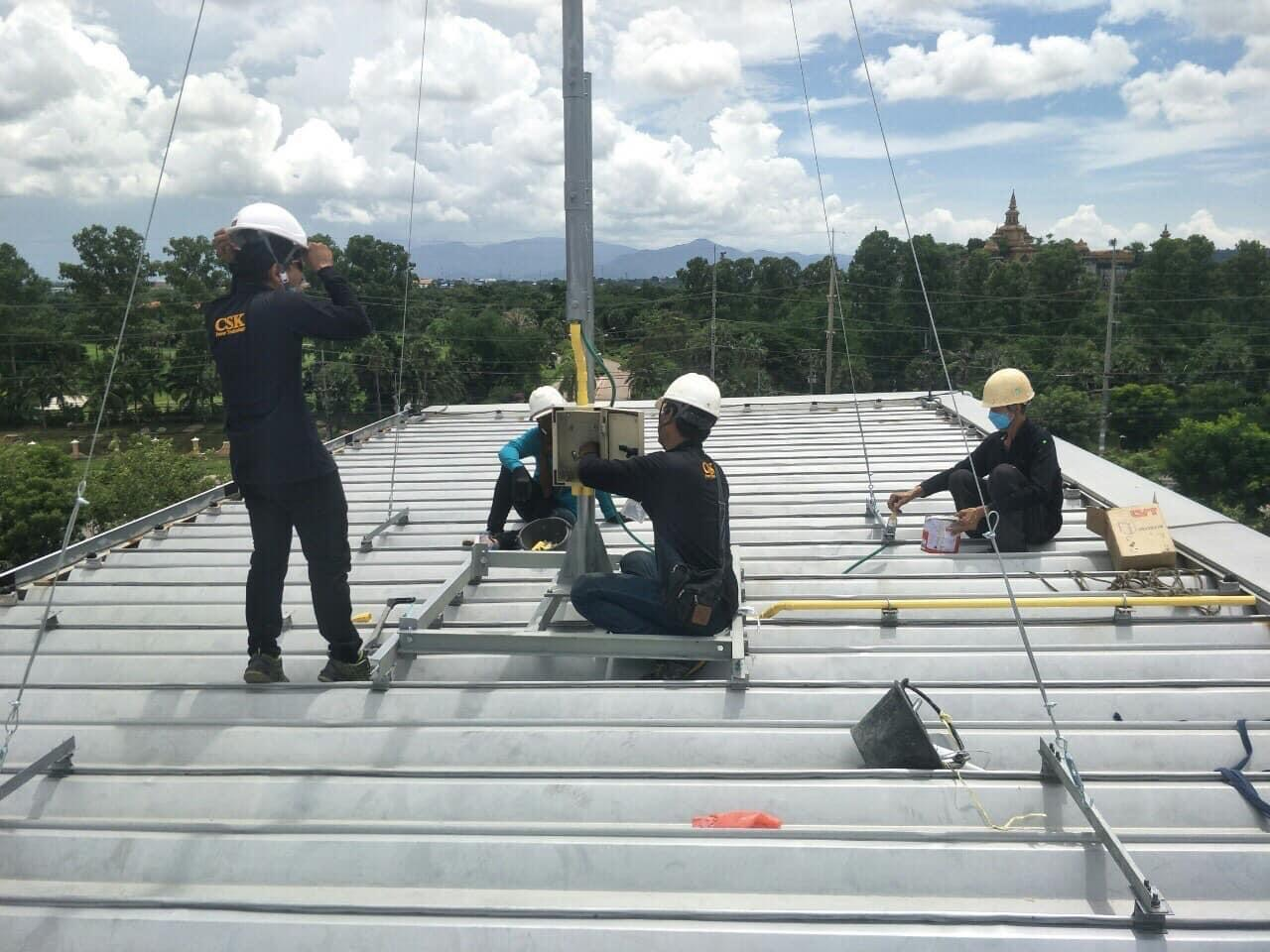

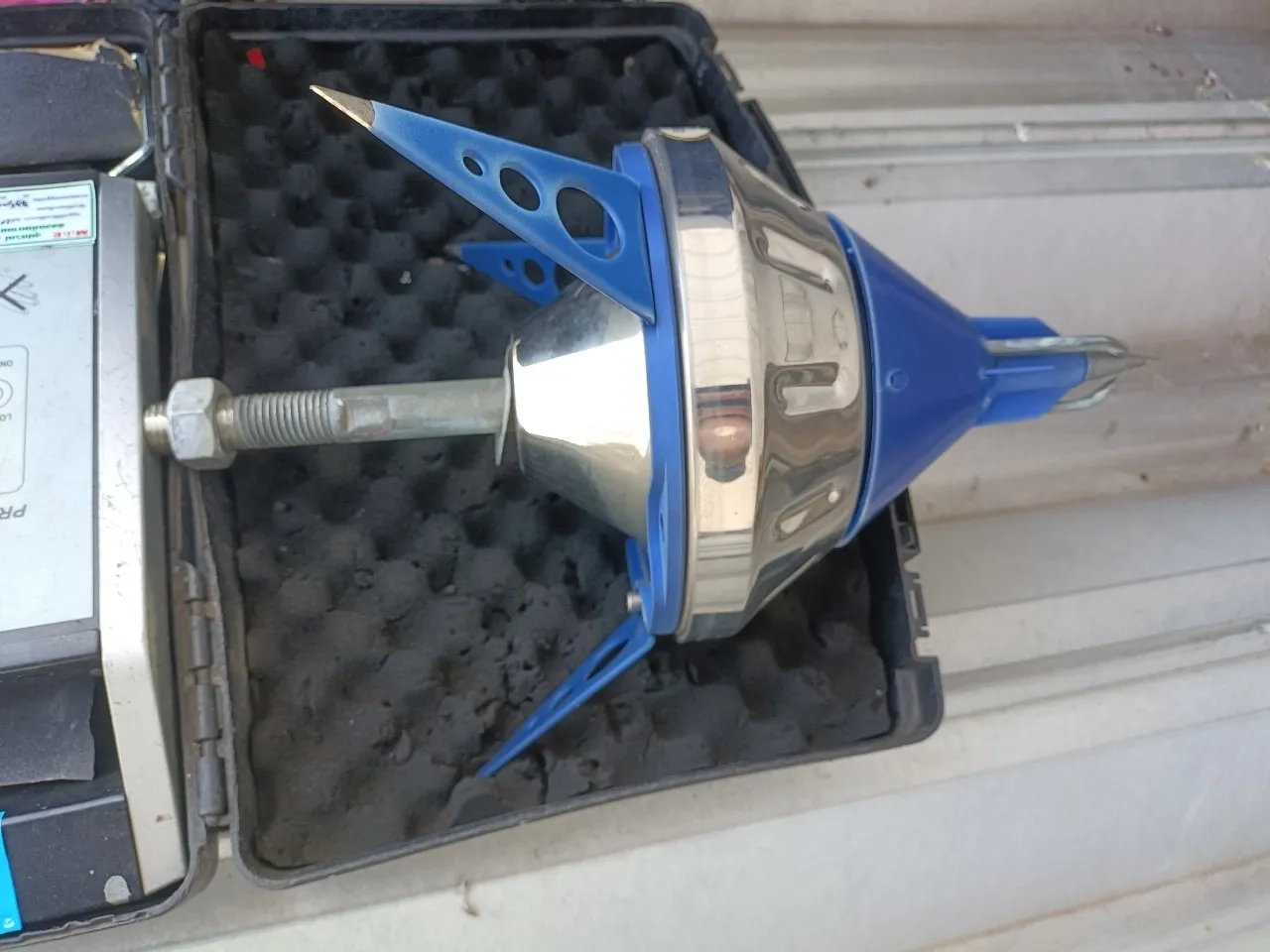

ระบบ ESE คือหัวล่อฟ้ายุคใหม่ที่มีอุปกรณ์ปล่อยประจุไฟฟ้า (Streamer) ขึ้นไปก่อนที่ฟ้าผ่าจะลงมาเสี่ยงเสี้ยววินาที ทำให้สามารถดึงฟ้าผ่าให้ลงที่หัวล่อฟ้าได้ในระยะไกลกว่าระบบ Franklin ปกติ หัวล่อฟ้า ESE มาตรฐาน NF C 17-102 (มาตรฐานฝรั่งเศส) มีรัศมีการป้องกัน 30-120 เมตร ตามรุ่นและคลาสของระบบ
ข้อดี คือพื้นที่คุ้มครองกว้าง ใช้หัวล่อฟ้าน้อยต้น ลดความซับซ้อนของระบบ และดูเรียบร้อยบนหลังคา
ส่วนข้อเสีย คือราคาสูงกว่า Franklin 3-5 เท่า และมาตรฐาน IEC 62305 ยังไม่ได้รับรอง ESE อย่างเป็นทางการ แต่ในไทย วสท. ยอมรับให้ใช้ได้ในโครงการเอกชน เหมาะกับอาคารสูง โรงงาน คลังเก็บสารเคมี และอาคารที่มีรูปร่างไม่สม่ำเสมอ
3. Faraday Cage (ระบบกรงครอบ)
ระบบ Faraday Cage ทำงานด้วยหลักการสร้างกรงตัวนำรอบอาคาร ใช้สายตัวนำเชื่อมต่อกันเป็นตาราง (Mesh) คลุมหลังคาและผนัง ทำให้กระแสฟ้าผ่าวิ่งรอบนอกอาคารและลงดินโดยไม่เข้าสู่ภายใน ขนาดตารางที่ใช้ขึ้นกับคลาสของระบบ ตั้งแต่ 5×5 เมตร สำหรับ Class I (ป้องกันสูงสุด) ไปจนถึง 20×20 เมตร สำหรับ Class IV (ป้องกันพื้นฐาน)
ข้อดี คือป้องกันได้ครอบคลุมทั้งอาคาร รวมถึงผลกระทบทางแม่เหล็กไฟฟ้า (Electromagnetic Effect) ที่ทำลายอุปกรณ์อิเล็กทรอนิกส์ภายใน เหมาะกับโครงสร้างที่ต้องการความปลอดภัยสูงสุด
ส่วนข้อเสีย คือราคาแพงที่สุดในบรรดา 3 แบบ และต้องวางแผนตั้งแต่ขั้นออกแบบโครงสร้างอาคาร เหมาะกับศูนย์ข้อมูล (Data Center) คลังเก็บวัตถุระเบิด โรงงานสารเคมี และโรงพยาบาล
เปรียบเทียบระบบสายล่อฟ้า 3 แบบ
การเลือกระบบสายล่อฟ้าที่เหมาะสมต้องพิจารณาหลายปัจจัยร่วมกัน ทั้งลักษณะอาคาร ความสูง ระดับความเสี่ยง ความสำคัญของอุปกรณ์ภายใน รวมถึงงบประมาณของโครงการ โดยแต่ละระบบมีจุดเด่นและข้อจำกัดแตกต่างกัน ดังนี้
พื้นที่คุ้มครอง
Franklin Rod คุ้มครองในรัศมีเล็ก ขึ้นกับความสูงของเสาและคลาสของระบบ โดยปกติประมาณ 10-30 เมตรเท่านั้น ESE คุ้มครองในรัศมี 30-120 เมตร ทำให้ใช้หัวล่อฟ้าเพียง 1-2 ต้นสำหรับอาคารทั่วไป Faraday Cage คุ้มครองครอบคลุมทั้งอาคารแบบ 360 องศา รวมผลกระทบทางแม่เหล็กไฟฟ้า ระบบนี้เหมาะกับอาคารที่มีความเสี่ยงสูง
ราคาติดตั้ง
ระบบ Franklin Rod ราคาประหยัดที่สุด เริ่มต้น 30,000-80,000 บาท สำหรับบ้านหรืออาคารพาณิชย์ขนาดเล็ก ระบบ ESE ราคา 80,000-250,000 บาท ขึ้นกับขนาดและคลาสของหัวล่อฟ้า ระบบ Faraday Cage ราคา 200,000-1,500,000 บาท ขึ้นกับขนาดอาคาร และจำนวนสายตัวนำที่ต้องเดินรอบโครงสร้าง ราคาเหล่านี้รวมหัวล่อฟ้า สายตัวนำลงดิน และระบบกราวด์ครบชุด แต่ไม่รวม Surge Protection Device (SPD) ที่ต้องติดเพิ่มในตู้ MDB
มาตรฐานที่รองรับ
Franklin Rod ได้รับการรับรองตามมาตรฐานสากล IEC 62305 ที่ทุกประเทศยอมรับ ESE ได้รับรองจากมาตรฐาน NF C 17-102 (ฝรั่งเศส) UNE 21186 (สเปน) และในไทย วสท. ยอมรับให้ใช้ได้ Faraday Cage ได้รับรอง IEC 62305 เช่นกัน และเหมาะกับโครงการที่ต้องการมาตรฐานสูงสุด
ความซับซ้อนในการติดตั้ง
Franklin Rod ติดตั้งง่ายที่สุด ใช้เวลา 1-3 วันสำหรับบ้านหรืออาคารเล็ก ESE ใช้เวลา 3-7 วัน เพราะต้องวางแผนตำแหน่งให้พอดีกับรัศมีคุ้มครอง Faraday Cage ใช้เวลา 2-4 สัปดาห์ ต้องประสานงานกับงานโครงสร้าง และต้องเดินสายตัวนำตามผังที่กำหนด การติดตั้งต้องทำในช่วงก่อสร้างเพื่อซ่อนสายในผนัง
ปัจจัยที่กำหนดราคาติดตั้งระบบสายล่อฟ้า

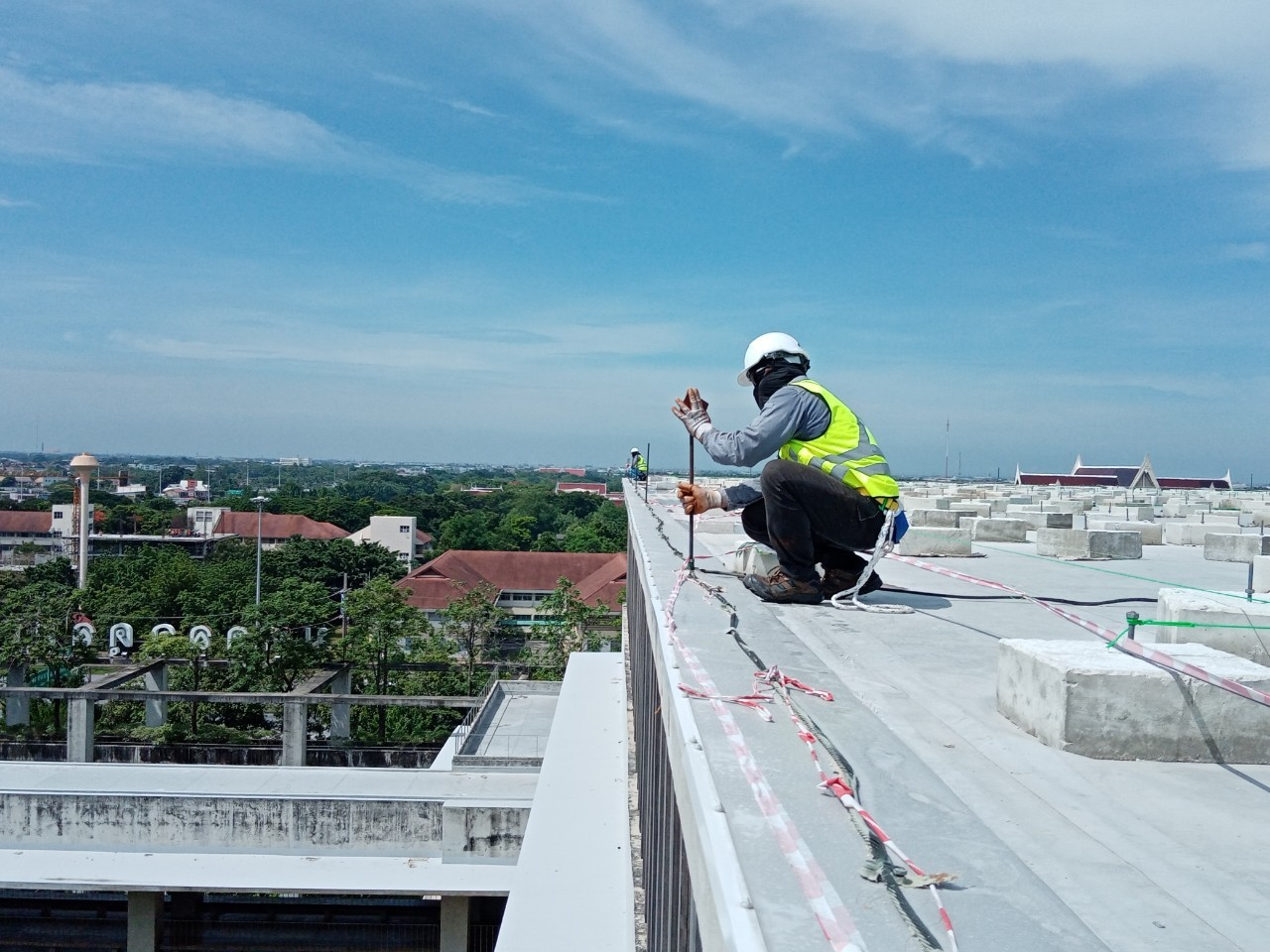

ราคาติดตั้งระบบสายล่อฟ้าไม่มีราคาตายตัว เพราะขึ้นอยู่กับหลายปัจจัย ทั้งขนาดอาคาร ความสูง ระดับความเสี่ยง สภาพพื้นที่ รวมถึงมาตรฐานของระบบที่เลือกใช้งาน โดยการประเมินราคาที่แม่นยำควรให้วิศวกรเข้าสำรวจหน้างานก่อนออกแบบระบบจริง ซึ่งปัจจัยหลักที่ส่งผลต่อราคา มีดังนี้
1. ขนาดและความสูงของอาคาร
อาคารยิ่งสูงและกว้าง ยิ่งต้องใช้สายตัวนำลงดินมาก สายตัวนำต้องเป็นทองแดงเปลือยขนาด 70-95 mm² ขึ้นไปตามมาตรฐาน IEC 62305 อาคาร 5 ชั้นต้องใช้สายตัวนำลงดินอย่างน้อย 4 เส้น อาคาร 20 ชั้นอาจต้องใช้ 8-12 เส้น ขึ้นกับขนาดของอาคาร ราคาสายอย่างเดียวอาจสูง 50,000-300,000 บาท
2. คลาส (Class) ของระบบ
IEC 62305 แบ่งระบบสายล่อฟ้าเป็น 4 คลาส ตามระดับการป้องกัน Class I คุ้มครองสูงสุด เหมาะกับโรงงานวัตถุระเบิดและคลังเก็บสารเคมี Class II สำหรับโรงพยาบาล Data Center และโรงงานที่มีอุปกรณ์ราคาแพง Class III สำหรับอาคารพาณิชย์ทั่วไป Class IV สำหรับบ้านพักอาศัยและอาคารทั่วไป คลาสสูงต้องใช้อุปกรณ์มากกว่าและขนาดตารางเล็กกว่า ทำให้ราคาสูงขึ้น 30-50% ตามแต่ละระดับ
3. ระบบกราวด์ที่ใช้
ระบบกราวด์ที่รองรับสายล่อฟ้าต้องมีค่าความต้านทาน ไม่เกิน 5 โอห์ม ตามมาตรฐาน IEC 62305 ในพื้นที่ดินทราย หรือดินภูเขาที่ค่าความต้านทานสูง อาจต้องตอกแท่งกราวด์เพิ่มหรือใช้ Ground Enhancement Material เพื่อลดค่าให้ผ่านเกณฑ์ ค่าระบบกราวด์อย่างเดียวอาจสูง 30,000-150,000 บาท ขึ้นกับสภาพดิน สามารถอ่านเพิ่มเติมเกี่ยวกับค่ามาตรฐานระบบกราวด์ที่ใช้ ได้ที่ ค่ากราวด์มาตรฐาน
4. หัวล่อฟ้าที่เลือกใช้
หัวล่อฟ้า Franklin ปกติราคา 2,000-10,000 บาทต่อต้น หัวล่อฟ้า ESE ราคา 30,000-150,000 บาทต่อตัว ขึ้นกับยี่ห้อและรัศมีการป้องกัน ยี่ห้อที่นิยมในไทยได้แก่ Helita (ฝรั่งเศส), Indelec (ฝรั่งเศส), Ingesco (สเปน), Erico (อเมริกา) แต่ละยี่ห้อมีรุ่นและสเปคที่ต่างกัน ต้องเลือกให้ตรงกับมาตรฐานและความต้องการของโครงการ
5. SPD (Surge Protection Device)
ระบบสายล่อฟ้าที่สมบูรณ์ต้องมี SPD ติดในตู้ MDB เพื่อป้องกัน Surge Voltage ที่อาจไหลย้อนเข้าสู่ระบบไฟฟ้าหลังเกิดฟ้าผ่า SPD Type 1 (สำหรับ Main Distribution) ราคา 15,000-80,000 บาทต่อตัว SPD Type 2 (สำหรับ Sub Distribution) ราคา 5,000-25,000 บาทต่อตัว อาคารใหญ่ต้องใช้ SPD หลายตัวกระจายตามตู้ไฟฟ้า
ข้อควรระวัง:
ระบบสายล่อฟ้าราคาถูกที่ไม่ได้มาตรฐาน อาจทำให้สถานการณ์แย่ลงกว่าไม่มีระบบ เพราะหัวล่อฟ้าจะดึงฟ้าผ่าเข้ามาแต่สายตัวนำ หรือระบบกราวด์ไม่สามารถระบายกระแสได้ทัน ทำให้กระแสกระโดดเข้าสู่อุปกรณ์ในอาคาร เลือกผู้รับเหมาที่มีวิศวกรไฟฟ้ารับรองและใช้อุปกรณ์ตรงตามมาตรฐาน อย่าเลือกแค่ราคาถูก
เลือกระบบสายล่อฟ้าให้ตรงกับอาคารแบบไหน
การเลือกระบบที่เหมาะกับอาคารต้องประเมินจากการวิเคราะห์ความเสี่ยง (Risk Assessment) ตาม IEC 62305-2 ที่พิจารณาความถี่ของฟ้าผ่าในพื้นที่ ความสูงและที่ตั้งของอาคาร รวมถึงสิ่งที่อยู่ภายใน สรุปคำแนะนำเบื้องต้นที่ใช้ได้กับอาคารทั่วไปในไทย ดังนี้
บ้านพักอาศัย 1-2 ชั้น
เลือก Franklin Rod เป็นหลัก หัวล่อฟ้า 1 ต้นความสูง 1-3 เมตร ติดที่จุดสูงสุดของหลังคา ครอบคลุมพื้นที่บ้านได้ทั้งหมด พร้อมสายตัวนำลงดิน 2 เส้น และระบบกราวด์ที่ค่าความต้านทานไม่เกิน 10 โอห์ม ราคารวมอุปกรณ์และค่าแรงประมาณ 30,000-50,000 บาท

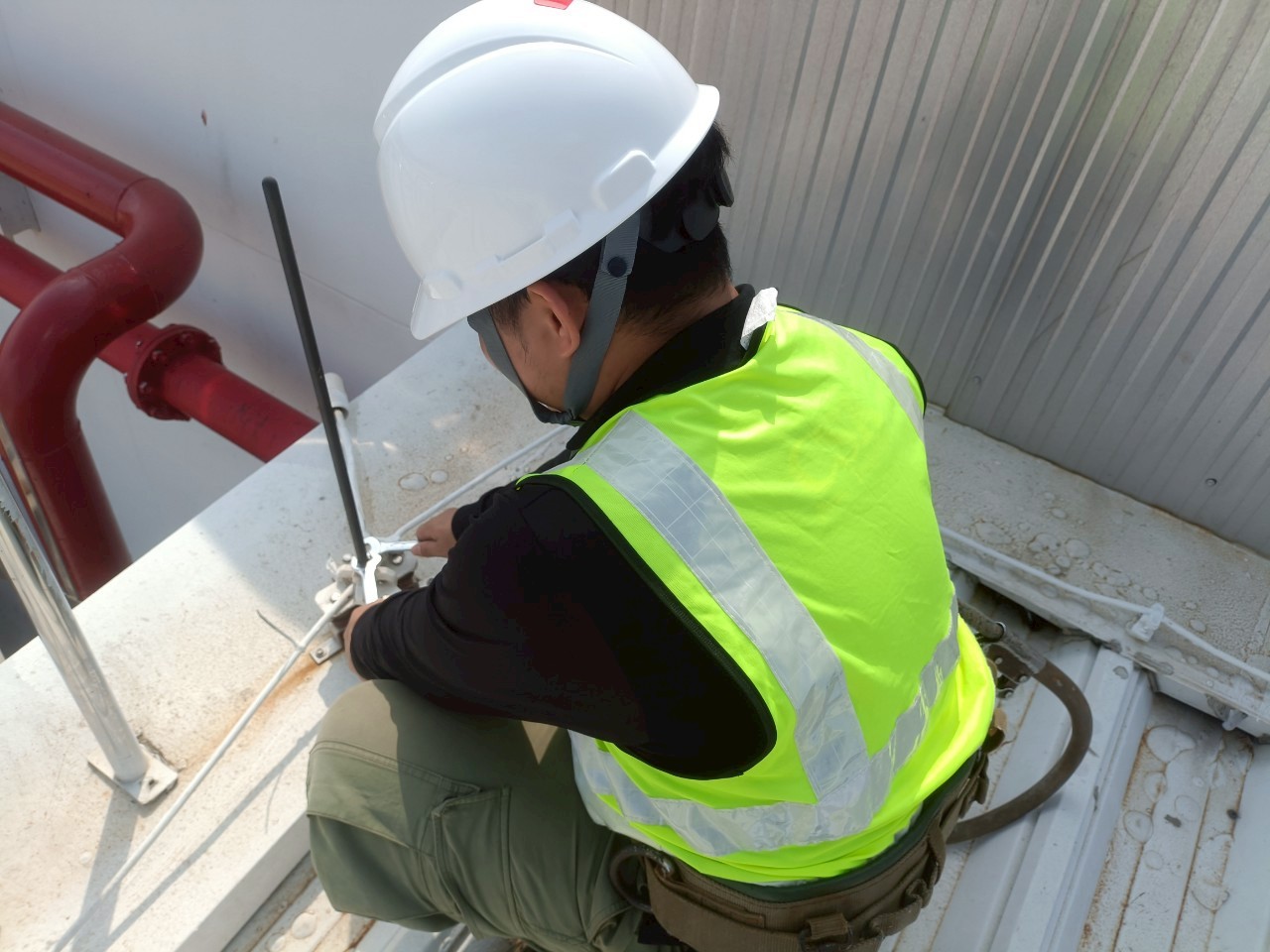

อาคารพาณิชย์ 3-7 ชั้น
เลือก Franklin Rod หรือ ESE ขึ้นกับขนาดและรูปร่างอาคาร Franklin ถ้าอาคารเป็นทรงสี่เหลี่ยม ESE ถ้าอาคารมีรูปร่างซับซ้อนหรือพื้นที่หลังคาใหญ่ ต้องมีสายตัวนำลงดิน 4-6 เส้น และระบบกราวด์ที่ทำเป็น Ring Ground รอบอาคาร ราคารวม 80,000-300,000 บาท
โรงงานอุตสาหกรรม
เลือก ESE สำหรับโรงงานทั่วไป Faraday Cage สำหรับโรงงานสารเคมีหรือคลังวัตถุระเบิด ติดตั้ง SPD Type 1 ที่ตู้ MDB และ SPD Type 2 ที่ตู้ Sub Distribution กระจายตามจุดสำคัญ ราคารวม 300,000-1,500,000 บาท ขึ้นกับขนาด และประเภทของโรงงาน
โรงพยาบาลและ Data Center
ต้องใช้ Faraday Cage เพราะอุปกรณ์ภายในอ่อนไหวต่อ EMI (Electromagnetic Interference) จาก Surge Voltage อย่างมาก ต้องมีระบบ Equipotential Bonding เชื่อมต่อทุกส่วนของระบบ และต้องวางแผนตั้งแต่ขั้นออกแบบโครงสร้าง ระบบนี้ราคาสูง 500,000-3,000,000 บาท แต่คุ้มเทียบกับความเสียหายเมื่อเกิดฟ้าผ่า
โรงพยาบาลและอาคารที่กฎหมายบังคับ
ตามกฎกระทรวงฉบับที่ 33 และ 39 ระบุว่าอาคารสูง อาคารขนาดใหญ่พิเศษ และอาคารบางประเภทต้องติดตั้งระบบสายล่อฟ้า เช่น สถานพยาบาล ห้างสรรพสินค้า โรงเรียน โรงแรม คลังสินค้า โรงงานที่มีคนทำงานมากกว่า 100 คน อาคารเหล่านี้ต้องมีระบบสายล่อฟ้าที่ผ่านการตรวจรับจากวิศวกรไฟฟ้าที่มีใบประกอบวิชาชีพ
สรุป
ระบบสายล่อฟ้าหลักมี 3 แบบ Franklin Rod เหมาะกับบ้านและอาคารเล็ก ราคา 30,000-80,000 บาท ESE เหมาะกับโรงงานและอาคารใหญ่ ราคา 80,000-250,000 บาท Faraday Cage เหมาะกับโรงพยาบาลและ Data Center ราคา 200,000-1,500,000 บาท การเลือกขึ้นกับลักษณะอาคาร ความเสี่ยง และงบประมาณ มาตรฐานที่ใช้คือ IEC 62305 (สากล) และ EIT 2010-58 ของ วสท.
ระบบที่ดีต้องประกอบด้วย 3 ส่วน หัวล่อฟ้า สายตัวนำลงดิน และระบบกราวด์ ทุกส่วนต้องได้มาตรฐาน ถ้าส่วนใดส่วนหนึ่งเสื่อม ระบบจะไม่ทำงาน นอกจากนี้ต้องมี SPD ในตู้ MDB เพื่อป้องกัน Surge Voltage และต้องบำรุงรักษาทุก 1-2 ปี เพื่อให้ระบบพร้อมใช้งานตลอดเวลา การลงทุนกับระบบสายล่อฟ้าที่ดี คุ้มกว่าค่าซ่อมอาคารและอุปกรณ์เมื่อเกิดฟ้าผ่าหลายเท่า
FAQ
Q1: บ้านพักอาศัยจำเป็นต้องติดตั้งระบบสายล่อฟ้าไหม?
A: ไม่บังคับตามกฎหมายสำหรับบ้านพักทั่วไป แต่แนะนำให้ติดถ้าบ้านอยู่ในพื้นที่ที่มีฟ้าผ่าบ่อย เช่น พื้นที่โล่ง ใกล้แม่น้ำหรือทะเลสาบ หรือเป็นอาคารที่สูงกว่าบริเวณรอบข้าง ค่าติดตั้งระบบ Franklin Rod ครบชุดประมาณ 30,000-50,000 บาท คุ้มเทียบกับความเสียหายที่อาจเกิดจากฟ้าผ่า
Q2: ระบบสายล่อฟ้า ESE ดีกว่า Franklin จริงไหม?
A: ขึ้นอยู่กับตามความเหมาะสมของอาคารและงบประมาณ ESE มีรัศมีคุ้มครองกว้างกว่า ใช้หัวล่อฟ้าน้อยต้น เหมาะกับอาคารใหญ่ แต่ราคาสูงกว่า 3-5 เท่า และมาตรฐาน IEC 62305 ยังไม่รับรอง ESE อย่างเป็นทางการ ในแง่ประสิทธิภาพ Franklin ที่ติดตั้งดีก็ป้องกันได้เท่ากัน
Q3: ติดตั้งระบบสายล่อฟ้าใช้เวลานานแค่ไหน?
A: ประมาณ 1-3 วัน สำหรับบ้านหรืออาคารขนาดเล็ก, 3-7 วัน สำหรับอาคารพาณิชย์และโรงงานทั่วไป และประมาณ 2-4 สัปดาห์ สำหรับระบบ Faraday Cage ขึ้นอยู่กับขนาดอาคารและความซับซ้อนของระบบ
Q4: หลังติดตั้งเสร็จต้องตรวจสอบบ่อยแค่ไหน?
A: ตรวจสอบทุก 1-2 ปีโดยวิศวกร โดยวัดค่าความต้านทานกราวด์ ตรวจการเชื่อมต่อ และสภาพสายตัวนำ ระบบที่ใช้งานมา 10-15 ปีอาจต้องเปลี่ยนสายเสื่อม SPD ที่เคยป้องกัน Surge แล้วต้องเปลี่ยนทันที สังเกตได้จากไฟแสดงสถานะ
Q5: ระบบสายล่อฟ้าป้องกันฟ้าผ่า 100% ได้ไหม?
A: ไม่ได้ ระบบที่ดีที่สุดป้องกันได้ประมาณ 98-99% ตาม Class I ของ IEC 62305 ระบบไม่ได้ป้องกันฟ้าผ่าไม่ให้เกิด แต่ควบคุมเส้นทางที่ฟ้าผ่าจะวิ่งเมื่อเกิดขึ้นแล้ว ดังนั้นต้องมี SPD เสริมในตู้ไฟฟ้าเพื่อป้องกัน Surge Voltage ที่อาจเล็ดลอดเข้ามาได้
