ช็อตเซอร์กิต (Short Circuit) คือภาวะที่กระแสไฟฟ้าไหลลัดวงจร โดยตรงระหว่างจุดที่มีศักย์ไฟฟ้าต่างกัน ทำให้เกิดกระแสไฟฟ้าสูงผิดปกติ ซึ่งอาจส่งผลให้เกิดความเสียหายต่ออุปกรณ์ ไฟฟ้าขัดข้อง หรือเกิดอัคคีภัยได้
บทความนี้จะพาคุณไปทำความเข้าใจสาเหตุของการเกิดช็อตเซอร์กิต ลักษณะที่มักพบในระบบไฟฟ้า และวิธีป้องกันเพื่อช่วยลดความเสี่ยงและเพิ่มความปลอดภัยในการใช้งานระบบไฟฟ้า
ช็อตเซอร์กิต (Short Circuit) คืออะไร
ช็อตเซอร์กิต หรือ ลัดวงจร เป็นสภาวะที่เส้นไฟฟ้า (Phase Line) และเส้นศูนย์ (Neutral) หรือเส้นศูนย์กับเส้นดิน (Earth) มาสัมผัสกันโดยตรง ทำให้มีความต้านทานในการไหลของกระแสต่ำมากหรือเกือบไม่มี ส่งผลให้กระแสไฟฟ้าไหลผ่านมากเกินไปในเวลาอันสั้น ทำให้เกิดความร้อนสูงมาก
เมื่อความต้านทานในวงจรลดลง กระแสไฟฟ้าจะไหลเพิ่มขึ้น ส่งผลให้เกิดความร้อนสูงขึ้นในระบบ และเพิ่มความเสี่ยงต่อความเสียหายของอุปกรณ์ รวมถึงอาจนำไปสู่อันตรายจากไฟฟ้าลัดวงจรได้
จุดสำคัญ:
ช็อตเซอร์กิต คือ การสัมผัสโดยตรงของเส้นไฟฟ้าที่มีศักย์ไฟฟ้าต่างกัน ทำให้กระแสไหลมากเกินไปในเวลาอันสั้น และสร้างความร้อนสูง
ประเภทของช็อตเซอร์กิต
ช็อตเซอร์กิตสามารถแบ่งออกได้หลายประเภทตามลักษณะของการลัดวงจรที่เกิดขึ้นในระบบไฟฟ้า โดยหลัก ๆ มีดังนี้
1. Three-Phase Short Circuit (ลัดวงจรสามเฟส)
เกิดขึ้นเมื่อสายไฟทั้งสามเฟส (Phase A, B และ C) สัมผัสกันโดยตรง เป็นรูปแบบการลัดวงจรที่รุนแรงที่สุด เนื่องจากทำให้กระแสไฟฟ้าเพิ่มขึ้นอย่างรวดเร็ว และสูงมากในทันที อาจส่งผลให้อุปกรณ์เสียหายอย่างรุนแรง หรือเกิดเพลิงไหม้ได้
2. Phase-to-Neutral Short Circuit (ลัดวงจรเฟสกับศูนย์)
เกิดขึ้นเมื่อสายไฟเฟสสัมผัสกับสาย Neutral โดยตรง ทำให้เกิดกระแสไฟฟ้าไหลสูงผิดปกติ แม้จะไม่รุนแรงเท่าการลัดวงจรสามเฟส แต่ก็ยังมีความเสี่ยงต่อความเสียหายของอุปกรณ์และระบบไฟฟ้า
3. Phase-to-Ground Short Circuit (ลัดวงจรเฟสกับดิน)
เกิดขึ้นเมื่อสายไฟเฟสสัมผัสกับพื้นดินหรือส่วนโครงสร้างที่ต่อเข้ากับระบบกราวด์ ระดับความรุนแรงจะขึ้นอยู่กับค่าความต้านทานของระบบกราวด์ หากมีความต้านทานต่ำจะทำให้กระแสลัดวงจรสูงและเกิดอันตรายได้มากขึ้น
สาเหตุของช็อตเซอร์กิต
ช็อตเซอร์กิตเกิดขึ้นได้จากหลายปัจจัย ทั้งจากสภาพอุปกรณ์ การติดตั้ง และสภาพแวดล้อม โดยสาเหตุหลัก ๆ มีดังนี้
1. ฉนวนไฟฟ้าเสื่อม
เป็นหนึ่งในสาเหตุที่พบบ่อย เมื่อใช้งานไปเป็นเวลานาน ฉนวนหุ้มสายไฟและอุปกรณ์ไฟฟ้าอาจเสื่อมสภาพจากความร้อน ความชื้น หรือการกัดกร่อน ทำให้แกนตัวนำไฟฟ้า (Conductor) โผล่หรือสัมผัสกันโดยไม่ตั้งใจ ซึ่งนำไปสู่การลัดวงจรได้
2. สายไฟสัมผัสกัน
หากสายไฟเฟสและนิวทรัลถูกติดตั้งใกล้กัน หรือได้รับแรงกดทับ เช่น ถูกตะปูเจาะ หรือสายงอจนฉนวนเสียหาย อาจทำให้สายไฟสัมผัสกันและเกิดช็อตเซอร์กิตได้
3. น้ำหรือความชื้น
น้ำเป็นตัวนำไฟฟ้า เมื่อความชื้นหรือน้ำรั่วซึมเข้าสู่สายไฟ ตู้ไฟ หรือสวิตช์ จะทำให้ค่าความต้านทานของฉนวนลดลง เพิ่มโอกาสการเกิดการลัดวงจร โดยเฉพาะในพื้นที่ที่มีความชื้นสูงหรืออาคารเก่า
4. สัตว์หรือสิ่งแปลกปลอม
สัตว์เล็ก เช่น หนู อาจเข้าไปในตู้ไฟหรือกัดแทะสายไฟ ทำให้ฉนวนเสียหาย และเมื่อร่างกายสัมผัสจุดต่าง ๆ ของวงจรพร้อมกัน ก็อาจทำให้เกิดช็อตเซอร์กิตได้
5. โหลดผิดเฟส
การต่อสายไฟหรืออุปกรณ์ เช่น มอเตอร์ ผิดเฟสหรือเดินสายไม่ถูกต้อง อาจทำให้เกิดกระแสผิดปกติ โดยเฉพาะช่วงเริ่มจ่ายไฟ ซึ่งสามารถนำไปสู่การลัดวงจรได้

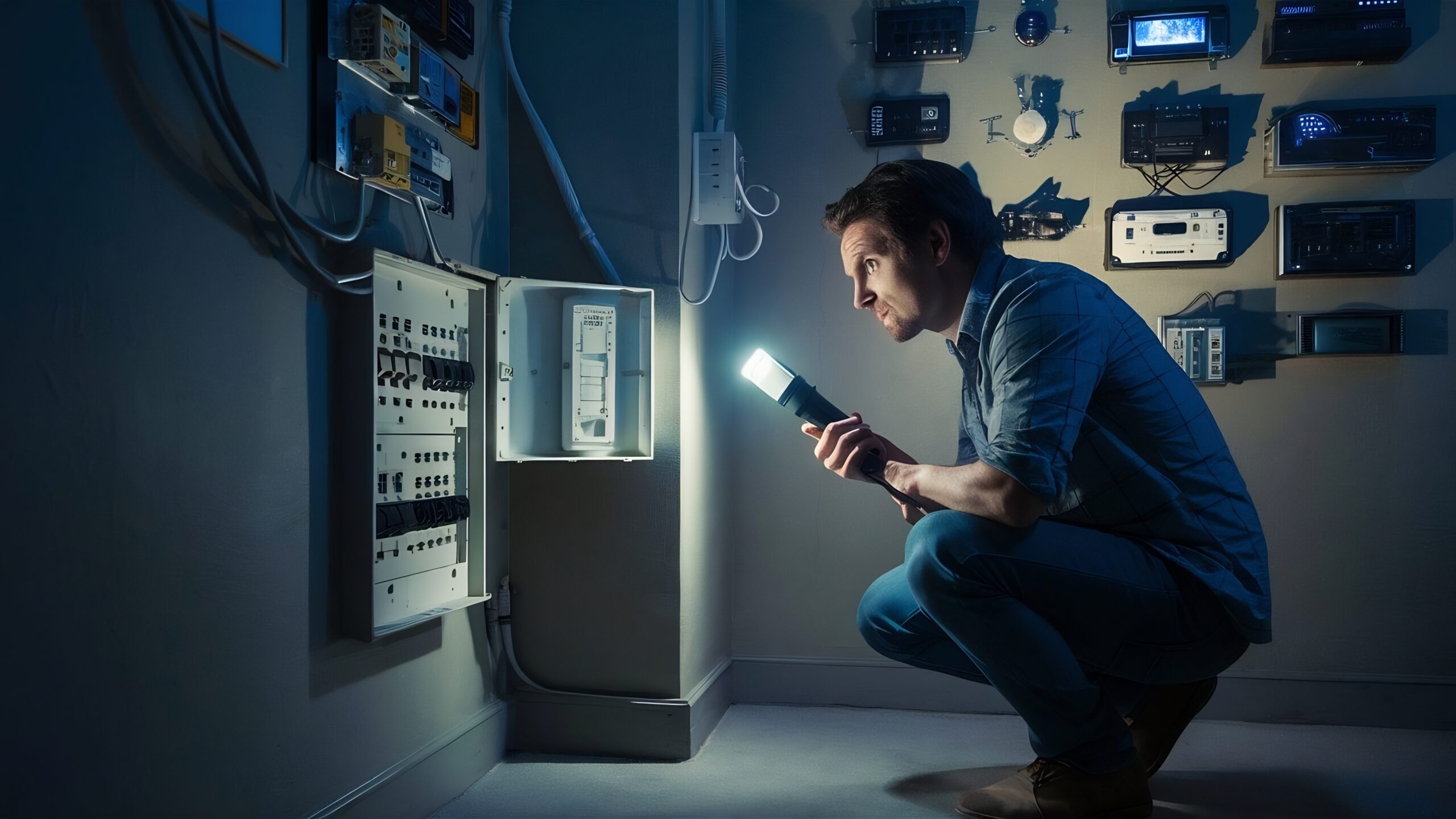

6. การพัง/ขาดของสายสัญญาณ
เมื่อสายไฟหรือวงจรควบคุมเกิดการขาด หรือเสียหายภายใน อาจทำให้กระแสไฟไหลผิดเส้นทาง ส่งผลให้เกิดความผิดปกติในระบบและนำไปสู่ช็อตเซอร์กิตได้
ลองเช็กด่วน! สัญญาณเตือนก่อนเกิดช็อตเซอร์กิต
ช็อตเซอร์กิตมักไม่ได้เกิดขึ้นแบบไม่มีสัญญาณ หากสังเกตให้ดีจะมีอาการผิดปกติของระบบไฟฟ้าก่อนเกิดเหตุ ดังนี้
- เบรกเกอร์ตัดบ่อยผิดปกติ (MCB/Breaker trip ซ้ำ ๆ)
- กลิ่นไหม้จากตู้ไฟหรือสายไฟ เป็นสัญญาณของความร้อนสะสมหรือฉนวนเริ่มเสียหาย
- สายไฟหรือปลั๊กร้อนผิดปกติ แม้ใช้งานในระดับปกติ
- ไฟกระพริบหรือแรงดันตกบ่อย บ่งบอกว่าระบบเริ่มไม่เสถียร
- มีเสียงซ่า/เสียงอาร์กไฟฟ้าในตู้ไฟ เป็นสัญญาณอันตรายที่ไม่ควรละเลย
- อุปกรณ์ไฟฟ้าทำงานผิดปกติหรือดับเอง อาจเกิดจากกระแสไฟไม่คงที่
ผลกระทบของช็อตเซอร์กิต
ช็อตเซอร์กิตส่งผลกระทบหลายด้านต่อระบบไฟฟ้าและความปลอดภัย ดังนี้
- อุปกรณ์ไฟฟ้าเสียหาย เช่น หม้อแปลง ตู้ MDB และสวิตช์ อาจชำรุดหรือใช้งานไม่ได้
- ระบบตัดไฟทำงานผิดปกติ เสี่ยงต่อการเกิด Fail to Clear และเพิ่มความไม่ปลอดภัยในระบบ
- เกิดความร้อนสูงและเพลิงไหม้ จากกระแสไฟฟ้าที่เพิ่มขึ้นอย่างรวดเร็ว
- อุปกรณ์อิเล็กทรอนิกส์เสียหาย จากแรงดันกระชาก (Transient Voltage) เช่น PLC หรือคอมพิวเตอร์
- เป็นอันตรายต่อชีวิต อาจเกิดไฟฟ้าดูดหรืออาร์กแฟลช ซึ่งรุนแรงถึงขั้นเสียชีวิตได้
อุปกรณ์ป้องกันจากช็อตเซอร์กิต
การป้องกันช็อตเซอร์กิตในระบบไฟฟ้าทำได้ โดยใช้อุปกรณ์ที่ช่วยตรวจจับความผิดปกติ และตัดวงจรอย่างรวดเร็ว เพื่อจำกัดความเสียหายและเพิ่มความปลอดภัย โดยอุปกรณ์หลักมีดังนี้
1. Fuse (ฟิวส์)
ฟิวส์เป็นอุปกรณ์ป้องกันที่เก่าแก่ที่สุด ประกอบด้วยลวดโลหะบางๆ ที่หลอมเหลวเมื่อกระแสไหลผ่านมากเกินไป ข้อดีคือ ราคาถูกและตัดกระแสได้เร็ว แต่ข้อเสียคือ ต้องเปลี่ยนใหม่ทุกครั้งที่หลอมละลาย
2. MCB – Miniature Circuit Breaker
MCB เป็นสวิตช์อัตโนมัติที่ตัดกระแส Short Circuit และกระแสเกิน ภายในมี Bimetallic Strip สำหรับป้องกันกระแสเกิน และแม่เหล็ก (Magnetic Trip) สำหรับป้องกัน Short Circuit MCB สามารถรีเซ็ตได้หลังจากแก้ไขสาเหตุแล้ว เหมาะสำหรับงานขนาดเล็ก-กลาง
3. MCCB – Molded Case Circuit Breaker
MCCB นั้นใหญ่กว่า MCB มาก เหมาะสำหรับกระแสสูง และงานขนาดใหญ่ มีการป้องกันแบบเดียวกับ MCB แต่มีความสามารถในการตัดกระแส Short Circuit สูงกว่า (Interrupting Capacity) และมี Trip Unit ที่สามารถปรับค่าได้
4. ACB – Air Circuit Breaker
ACB เป็นเซอร์กิตเบรกเกอร์ขนาดใหญ่ที่สุด ใช้งานหนักมากสำหรับการจ่ายไฟที่มีกระแสสูงมาก (หลายพันแอมแปร์) มีความสามารถในการตัดกระแส Short Circuit ที่สูงมาก เหมาะสำหรับตู้ Main Feeder
5. Protective Relay (รีเลย์ป้องกัน)
รีเลย์ป้องกันคือ อุปกรณ์อิเล็กทรอนิกส์ที่ติดตามกระแสไฟฟ้าอย่างต่อเนื่อง เมื่อกระแสเกินค่าที่ตั้งไว้ รีเลย์จะออกสัญญาณไปยังเซอร์กิตเบรกเกอร์ให้ตัดกระแส มีหลายชนิด เช่น Overcurrent Relay, Differential Relay, Distance Relay
จุดสำคัญ:
MCB เหมาะสำหรับงานขนาดเล็ก-กลาง, MCCB สำหรับงานขนาดใหญ่, ACB สำหรับตู้ Main Feeder, และ Protective Relay สำหรับระบบที่ต้องการการป้องกันที่ละเอียด
วิธีป้องกันช็อตเซอร์กิต
การป้องกันช็อตเซอร์กิตเป็นสิ่งสำคัญในการลดความเสียหายต่อระบบไฟฟ้า และเพิ่มความปลอดภัย โดยสามารถทำได้หลายวิธี ดังนี้
1. ออกแบบระบบไฟฟ้าอย่างถูกต้อง
วิศวกรไฟฟ้าต้องคำนวณกระแสลัดวงจรที่คาดการณ์ได้ (Prospective Fault Current) ที่จุดต่างๆ ของระบบ จากนั้นเลือกเซอร์กิตเบรกเกอร์ที่มี IC พอเพียง และออกแบบให้มีการป้องกันแบบหลายชั้น (Selective Protection)
2. เลือกสายไฟและอุปกรณ์ที่มีคุณภาพ
สายไฟต้องมีขนาดที่เหมาะสม ฉนวนต้องมีความหนาและคุณภาพดี หลีกเลี่ยงการใช้สายไฟรีไซเคิลหรือสายไฟที่เสื่อม
3. ติดตั้งสายไฟอย่างถูกต้อง
สายไฟต้องวางแยกกันให้เพียงพอ ติดตั้ง Conduit ที่ป้องกันการสัมผัสและการเสียหาย หลีกเลี่ยงการตรึงด้วยตะปูหรือวิธีที่อาจทำให้ฉนวนเสียหาย
4. ออกแบบ Selective Protection
ระบบป้องกันต้องออกแบบให้มีการ “เลือก” ระหว่าง Upper Breaker และ Lower Breaker หมายความว่าเมื่อมี Short Circuit เกิดในวงจรย่อย สวิตช์ของวงจรนั้นเท่านั้นที่ตัดกระแส ไม่ตัดสวิตช์หลัก
5. ติดตั้งระบบ Earth Leakage Protection (RCD/GFCI)
RCD (Residual Current Device) ตรวจสอบความสมดุลระหว่างกระแสไหลเข้าและไหลออก เมื่อมีกระแสรั่วไหล RCD จะตัดกระแสอย่างรวดเร็ว ป้องกันไฟฟ้าดูดได้อย่างมีประสิทธิภาพ
6. ติดตั้งระบบ Grounding ที่ดี
ระบบ Grounding ต้องมีค่าความต้านทานต่ำ (ต่ำกว่า 4 โอห์ม) เพื่อให้กระแสรั่วไหลและกระแส Short Circuit ไหลกลับลงดินได้อย่างมีประสิทธิภาพ ทำให้เซอร์กิตเบรกเกอร์ตัดกระแสได้รวดเร็ว

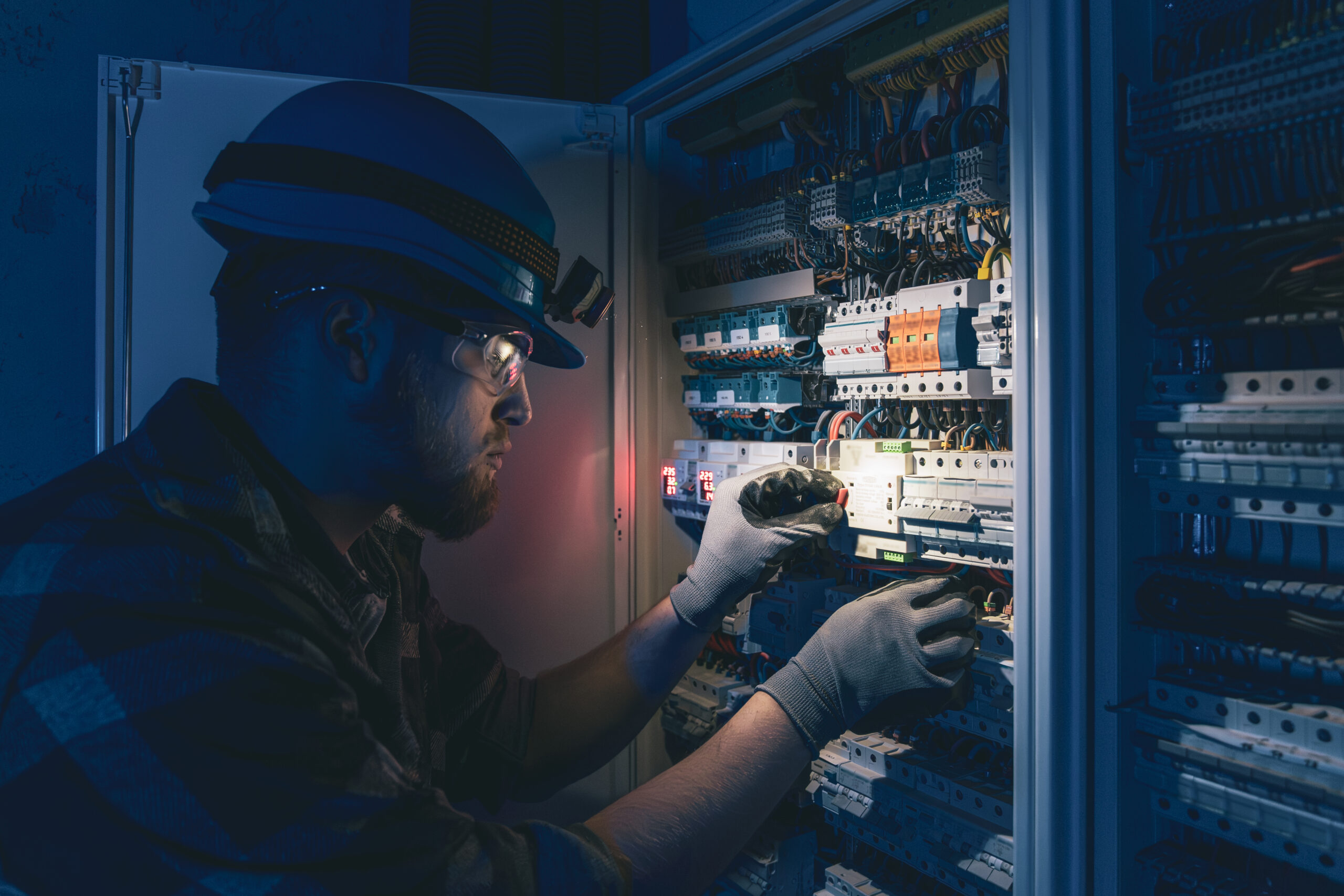

7. ตรวจสอบและบำรุงรักษาอย่างสม่ำเสมอ
ตู้ไฟต้องตรวจสอบทุกปีเพื่อตรวจหาสัญญาณของการร้อน การหลวม หรือการกัดกร่อน สายไฟต้องตรวจสอบเป็นระยะเพื่อหาแหล่งเสียหายของฉนวน
8. ติดตั้ง Surge Protection Device
เพื่อป้องกัน Transient Voltage ที่เกิดจากการตัดกระแส Short Circuit สามารถติดตั้ง Surge Protective Device (SPD) หรือ Surge Arrester เพื่อจำกัดแรงดันไฟฟ้าที่พุ่งขึ้น
สรุป
ช็อตเซอร์กิต (Short Circuit) คือภาวะที่กระแสไฟฟ้าไหลลัดวงจรโดยตรง ทำให้กระแสเพิ่มสูงผิดปกติและก่อให้เกิดความเสียหายต่อระบบไฟฟ้าได้อย่างรุนแรง สาเหตุสามารถเกิดได้จากหลายปัจจัย เช่น ฉนวนเสื่อม สายไฟชำรุด ความชื้น หรือการติดตั้งที่ไม่ถูกต้อง
เมื่อเกิดช็อตเซอร์กิต จะส่งผลกระทบต่อทั้งอุปกรณ์ไฟฟ้า ระบบควบคุม และความปลอดภัยของผู้ใช้งาน รวมถึงอาจนำไปสู่เพลิงไหม้และไฟฟ้าดูดได้ อย่างไรก็ตาม สามารถลดความเสี่ยงได้ด้วยการติดตั้งอุปกรณ์ป้องกันที่เหมาะสม เช่น ฟิวส์ เบรกเกอร์ และรีเลย์ รวมถึงการตรวจสอบและบำรุงรักษาระบบอย่างสม่ำเสมอ
ดังนั้น การออกแบบระบบไฟฟ้าที่ถูกต้องตามมาตรฐานและมีการป้องกันที่ดี จึงเป็นสิ่งสำคัญในการลดโอกาสการเกิดช็อตเซอร์กิตและเพิ่มความปลอดภัยในการใช้งานระบบไฟฟ้าในระยะยาว
FAQ
Q1: ช็อตเซอร์กิต กับ โหลดเกิน ต่างกันอย่างไร
A: โหลดเกินคือกระแสสูงกว่าปกติแบบค่อย ๆ เพิ่มจากการใช้ไฟมากเกินไป ส่วนช็อตเซอร์กิตคือการลัดวงจรโดยตรง ทำให้กระแสพุ่งสูงทันทีและรุนแรงกว่า
Q2: MCB ที่พลิกบ่อยๆ คืออะไร
A: เกิดจากโหลดเกิน ช็อตเซอร์กิต กระแสรั่ว หรือ MCB เสีย ซึ่งเป็นสัญญาณว่าระบบมีปัญหาต้องหาสาเหตุ ไม่ควรรีเซ็ตอย่างเดียว
Q3: ทำไม Short Circuit ถึงเกิดเพลิงไหม้
A: เพราะกระแสสูงมากทำให้เกิดความร้อนตามสูตร P = I²R ส่งผลให้ฉนวนและวัสดุรอบข้างร้อนจนลุกไหม้ได้
Q4: ต้องวัดค่า Ik (กระแสลัดวงจร) อย่างไร
A: ต้องใช้โปรแกรมวิเคราะห์ระบบไฟฟ้า (Short Circuit Analysis) หรือขอค่าจากการไฟฟ้าที่จุดเชื่อมต่อ (POI) โดยพิจารณาความต้านทานของระบบทั้งหมด
Q5: RCD ต้องติดตั้งทุกวงจรไหม
A: A:ไม่จำเป็นต้องติดทุกวงจร แต่ควรติดในวงจรเสี่ยง เช่น ห้องน้ำ ครัว หรือเครื่องใช้ไฟฟ้า และติดแบบครอบคลุมที่ Main เพื่อเพิ่มความปลอดภัย
